Zagęszczarka gruntu jednokierunkowa ENAR ZEN-L 12

ENAR ZEN-L 12 to zagęszczarka płytowa jednokierunkowa, silnik ENAR G210 FA. Siła odśrodkowa 12 000 N, szerokość robocza płyty 350 mm, 5 800 drgań/min, prędkość robocza 23 m/min, masa robocza 63 kg. Kod ENAR 5100072720. Drgania ręka-ramię 9,23 m/s².

Co to jest i do czego służy

Zagęszczarka jednokierunkowa pracuje wibratorem jednowałowym: siła odśrodkowa jest skierowana tak, że maszyna sama idzie do przodu i po drodze zagęszcza warstwę. Jedzie tylko w jedną stronę — przy nawrocie trzeba ją obrócić. W zamian jest lekka, szybka i tania w utrzymaniu.

ENAR kieruje maszyny jednokierunkowe do tarasów, chodników, ciągów pieszych i małych powierzchni o lekkim ruchu, a kartę serii ZEN opisuje wprost jako sprzęt do zagęszczania gruntu i asfaltu przy pracach miejskich, naprawach dróg i lekkim brukarstwie. Zalecana grubość warstwy luźnej: 15–30 cm.

Ten model daje 12 000 N siły odśrodkowej przy 5 800 drgań/min, płyta ma 350 mm szerokości roboczej, prędkość robocza to 23 m/min, a masa robocza 63 kg. Napęd: ENAR G210 FA, benzyna — 4,4 kW wg ENAR, rozruch ręczny (linkowy).

Konstrukcja: żeliwna płyta bazowa na czterech amortyzatorach elastomerowych, rozruch ręczny. ZEN-L to seria lekka — ZEN-L 12 waży 63 kg, czyli mieści się w granicy, którą dwóch ludzi wniesie na piętro. Kółka i uchwyty transportowe ENAR oferuje do tej serii jako wyposażenie na zamówienie, nie w standardzie.

Dane techniczne

Dane z cennika, kart katalogowych, kart produktowych i instrukcji obsługi producenta ENAR oraz kart producentów silników (Honda, Hatz, Yanmar), stan na wrzesień 2026. Tam, gdzie materiały producenta podają dwie różne wartości, wpisaliśmy obie z zaznaczeniem źródła — zamiast wybierać jedną i udawać, że rozbieżności nie ma.

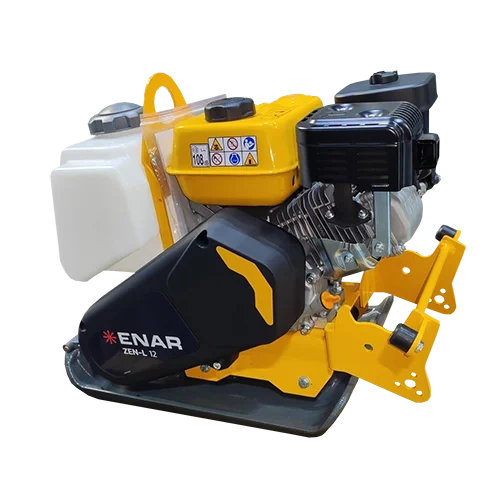

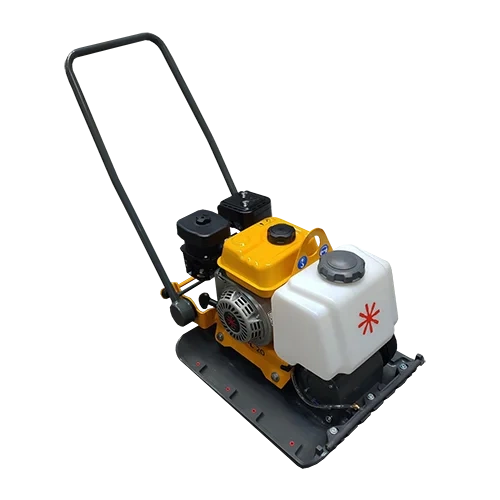

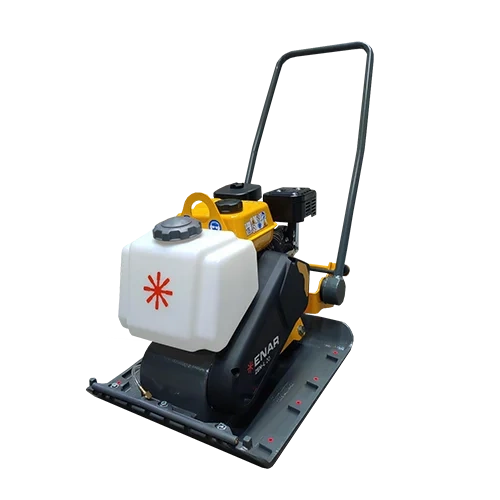

Zbiornik wody ze zraszaczem — wersja W

W serii ZEN-L zbiornik wody 9 l nie jest dokładanym akcesorium, tylko fabryczną wersją maszyny z literą W — tu ZEN-L 12 W, kod 5100072719. Instrukcja ENAR podaje dla serii pojemność w zakresie 8–10 l.

Funkcja jest jedna: zraszacz kładzie cienką warstwę wody na płytę, żeby gorąca masa bitumiczna nie przyklejała się do stopy. Do gruntu, kruszywa i kostki wersja bez zbiornika wystarcza w zupełności — wersję W bierze się pod asfalt i naprawy nawierzchni.

Jak dobrać zagęszczarkę

Trzy typy maszyn robią trzy różne rzeczy i nie zastępują się nawzajem. Wybór idzie po dwóch pytaniach: jaki grunt i jak gruba warstwa.

Grubości warstw i zakresy zastosowań pochodzą z materiałów doborowych ENAR. Producent nie publikuje głębokości zagęszczania w centymetrach dla poszczególnych modeli.

Grunt sypki czy spoisty

• Grunty sypkie (niespoiste) — piasek, żwir, kruszywo łamane. Wg ENAR reagują bardzo dobrze na wibrację: ziarna się przegrupowują, zazębiają i zagęszczają. Tu właściwa jest zagęszczarka płytowa — jednokierunkowa przy cienkich warstwach i wykończeniu, rewersyjna przy podbudowie.
• Grunty spoiste — glina, pył. Sama lekka zagęszczarka płytowa jest wg ENAR często niewystarczająca: te grunty potrzebują pionowej siły udarowej skupionej na małej powierzchni, czyli ubijaka PH. Płyta po glinie „pływa" i zagęszcza tylko wierzch.
• Wąski wykop — pod rurę, kabel, przy ścianie fundamentu. Decyduje szerokość: stopa ubijaka ma 280 mm, najwęższa płyta w gamie (ZEN-L 12) 350 mm.
• Asfalt i łaty drogowe — zagęszczarka jednokierunkowa, koniecznie ze zraszaczem, żeby masa nie kleiła się do płyty.

Jednokierunkowa czy rewersyjna

W praktyce: na otwartym terenie i przy wykończeniu jednokierunkowa wygrywa wydajnością i ceną, bo jest lżejsza i szybsza w przestawianiu. W wykopie i przy podbudowie wygrywa rewersyjna, bo nie trzeba jej zawracać ani wyciągać, a przy 24,5–35 kN wchodzi w warstwę głębiej. Koszt tego wyboru to masa — TEN 35 to 210–220 kg i bez HDS albo zestawu transportowego nie ruszysz go z przyczepy.

Ile metrów kwadratowych na godzinę

ENAR nie publikuje wydajności w m²/h dla zagęszczarek płytowych — ani w cenniku, ani w kartach katalogowych. Jedyna uczciwa liczba, jaką można podać, to arytmetyka z dwóch danych producenta: szerokość płyty razy prędkość robocza.

Dla tego modelu: 0,35 m × 23 m/min × 60 = ok. 483 m²/h. To wyliczenie Pro-Masz, nie dana katalogowa ENAR — i to teoretyczne maksimum przy jednym przejściu i stu procentach wykorzystania czasu. Realnie schodzi z tego 40–60% na zawracanie, zakładki między pasami i kolejne przejścia; liczbę przejść określa projekt albo wymagany wskaźnik zagęszczenia, nie maszyna.

Cała gama ENAR — zagęszczarki i ubijaki

Zestawienie z cennika ENAR Polska, kart katalogowych i kart produktowych producenta, stan na wrzesień 2026. Masy to masy robocze. Tam, gdzie materiały ENAR podają dwie wartości, w tabeli jest wartość handlowa, a obie znajdziesz w tabeli danych technicznych konkretnego modelu.

Drgania i czas pracy

To jest dana, której prawie nikt nie podaje w opisach sklepowych, a na budowie decyduje o organizacji dniówki. Drgania przenoszone na ręce operatora (a_hv) są mierzone wg normy EN 500-4 i wpisane do instrukcji obsługi maszyny. Ekspozycję dzienną liczy się jako A(8) — im wyższe a_hv, tym krócej można maszyną pracować.

Progi są dwa i oba są prawnie wiążące: 2,5 m/s² to wartość progowa działania z dyrektywy 2002/44/WE (po jej przekroczeniu pracodawca ma obowiązek wdrożyć program ograniczenia ryzyka), a 5,0 m/s² to wartość dopuszczalna ekspozycji, której przekraczać nie wolno. W Polsce najwyższe dopuszczalne natężenie drgań miejscowych to A(8) = 2,8 m/s².

ZEN-L 12: a_hv = 9,23 m/s² wg instrukcji obsługi ENAR. Po podstawieniu do wzoru T = 8 × (próg / a_hv)² wychodzi dopuszczalny czas trzymania rąk na uchwycie:

Czasy to wyliczenie Pro-Masz ze wzoru na ekspozycję dzienną i z wartości a_hv podanej przez ENAR — nie są to dane katalogowe producenta. Wzór zakłada, że przez cały ten czas operator trzyma ręce na uchwycie pracującej maszyny; przerwy, przestawianie i tankowanie się nie liczą. Ocenę ryzyka zawodowego robi pracodawca.

Praktyczny wniosek: to maszyna do pracy na zmianę. Przy 9,23 m/s² jeden człowiek wyczerpuje polski limit dzienny po niecałej godzinie ciągłego trzymania uchwytu. Jeżeli plac ma być zagęszczany przez całą dniówkę, planuje się dwóch operatorów na rotację albo maszynę o niższym poziomie drgań — w tej gamie rewersyjne TEN 25/30 mają a_hv 3,2 m/s², czyli ponad dwa i pół raza mniej.

Praca i obsługa

1. Warstwa 15–30 cm (luźna) wg zaleceń ENAR. Grubsza warstwa to zagęszczony wierzch i luźny spód — problem wyjdzie przy pierwszym obciążeniu nawierzchni.
2. Maszyna ma iść na pełnych obrotach silnika. Zredukowane obroty to niższa siła odśrodkowa i sprzęgło odśrodkowe pracujące na poślizgu — najszybszy sposób na jego zużycie.
3. Prowadzi się ją za uchwyt, nie dociska. Płyta idzie sama z prędkością 23 m/min; napieranie nie zagęszcza mocniej, tylko męczy operatora i zwiększa drgania na rękach.
4. Kolejne pasy kładź z zakładką, a liczbę przejść bierz z projektu albo z wymaganego wskaźnika zagęszczenia. ENAR nie podaje „ilu przejść potrzeba" — to zależy od gruntu, wilgotności i warstwy.
5. Transport: masa robocza 63 kg. W serii ZEN-L kółka i uchwyty transportowe nie są w standardzie — ENAR ma je w katalogu jako wyposażenie na zamówienie (zestaw kółek 5100077608, uchwyt transportowy 5000130854). Warto je domówić od razu, jeśli maszyna ma jeździć między budowami.
6. Na kostce brukowej pod płytę wkłada się podkład elastomerowy, żeby żeliwo nie obijało krawędzi kostki. W cenniku ENAR elastomer jest przypisany do ZEN-L 15 i 20 (kod C0119DN) — dla ZEN-L 12 nie figuruje jako osobna pozycja, więc przy robocie brukarskiej lepiej to z nami potwierdzić przed zamówieniem.

Serwis

• Olej we wzbudniku: 150 ml (ZEN-L 12) albo 200 ml (ZEN-L 15 i 20), SAE 10W-30 API SE/SF — wg instrukcji ENAR. Wzbudnik jest sercem maszyny i pracuje przy 5 800 drgań/min; kontrola poziomu i szczelności to podstawowa czynność okresowa.
• Silnik obsługujesz wg instrukcji jego producenta — ENAR G210 FA. Filtr powietrza kontroluj częściej niż nakazuje interwał: zagęszczarka pracuje w pyle przy samym gruncie.
• Sprzęgło odśrodkowe sprawdzasz po objawie: maszyna na pełnych obrotach nie rusza albo wibracja narasta z opóźnieniem. Najczęstsza przyczyna zużycia to praca na częściowych obrotach — patrz punkt wyżej.
• Amortyzatory (elastomery) między płytą a ramą silnika to element zużywalny. Pęknięty amortyzator przenosi drgania prosto w ramę i w ręce operatora — wymienia się je parami, nie pojedynczo.
• Płytę czyść z ziemi i zaschniętego gruntu przed odstawieniem. Nalot na żeliwie zmienia sposób, w jaki płyta „ślizga się" po warstwie, i przyspiesza korozję krawędzi.
• Gwarancja: 12 miesięcy — gwarancja producenta ENAR. Serwis i części ENAR prowadzimy w Polsce — w tej maszynie silnik jest również konstrukcji ENAR, więc obsługę gwarancyjną całości prowadzi jeden serwis.

Najczęstsze pytania (FAQ)

Ta zagęszczarka jedzie do tyłu?

Nie. To konstrukcja jednokierunkowa — jedzie wyłącznie do przodu, wibrator jest jednowałowy. Przy nawrocie maszynę się obraca. Jazdę w tył i pracę w miejscu ma seria rewersyjna TEN (dwuwałowa), ale kosztem masy: od 134 kg wzwyż.

Jaką warstwę gruntu zagęści?

ENAR podaje zalecenia dla klasy maszyny, nie dla modelu: 15–30 cm warstwy luźnej dla zagęszczarek jednokierunkowych, „grubsze warstwy" dla rewersyjnych (bez liczby) i 10–30 cm dla ubijaków. Głębokości zagęszczania w centymetrach per model producent nie publikuje.

Ile m²/h zrobi ta maszyna?

ENAR nie publikuje wydajności powierzchniowej dla zagęszczarek płytowych. Z danych producenta można ją tylko wyliczyć: 0,35 m szerokości × 23 m/min × 60 daje ok. 483 m²/h. To wyliczenie Pro-Masz i teoretyczne maksimum przy jednym przejściu — realna wydajność jest niższa o zawracanie, zakładki i kolejne przejścia.

Ile mocy naprawdę ma silnik?

Podajemy dane producenta silnika, bo one są porównywalne między markami: 4,4 kW (ok. 6 KM) wg ENAR — producent nie publikuje mocy netto wg SAE J1349. ENAR nie publikuje dla tego silnika mocy netto wg SAE J1349.

Czym ZEN-L różni się od ZEN 16/20?

ZEN-L to seria lżejsza i tańsza: 63–90 kg wobec 90–95 kg, siła 12–20 kN, częstotliwość 5 800 drgań/min zamiast 5 600. Napęd w wersji podstawowej to silnik ENAR G210 FA 4,4 kW; ENAR oferuje też wersje GH z Hondą GX160. Różnica, o której warto wiedzieć: ZEN-L ma wyraźnie wyższe drgania na uchwycie (8,22–9,27 m/s² wobec 6,8 m/s² w ZEN 16/20), co skraca dopuszczalny czas pracy operatora.

Czy w komplecie są kółka transportowe?

Nie. W serii ZEN-L kółka i uchwyty to wyposażenie na zamówienie: zestaw kółek kod 5100077608, uchwyt transportowy 5000130854 (tylko ZEN-L 12) i zestaw uchwytów C0155 (ZEN-L 15 i 20). Zintegrowane kółka ma seria ZEN 16/20.

Jak długo można nią pracować w ciągu dnia?

Wg instrukcji ENAR drgania ręka-ramię tego modelu to 9,23 m/s². Przy polskim NDN dla drgań miejscowych (A(8) = 2,8 m/s²) daje to ok. 44 min trzymania rąk na pracującym uchwycie, a przy wartości dopuszczalnej z dyrektywy 2002/44/WE (5,0 m/s²) — 2 h 21 min. To wyliczenie ze wzoru na ekspozycję dzienną, nie dana katalogowa; ocenę ryzyka robi pracodawca.

Czy ta wersja ma zbiornik wody?

Zbiornik ma w serii ZEN-L wersja z literą W — tu ZEN-L 12 W, kod 5100072719, pojemność 9 l. Wersja podstawowa go nie ma. Zbiornik bierze się pod asfalt, żeby masa bitumiczna nie przyklejała się do płyty; do gruntu, kruszywa i kostki nie jest potrzebny.

Czy można nią zagęszczać kostkę brukową?

Tak, ale z podkładem elastomerowym — ENAR ma go w katalogu jako osobną pozycję. Żeliwna płyta bez podkładu obija krawędzie i rysuje powierzchnię kostki. Producent wskazuje prace brukarskie jako zastosowanie zagęszczarek jednokierunkowych.

Jaka jest gwarancja i kto to serwisuje?

12 miesięcy — gwarancja producenta ENAR. Serwis i części ENAR prowadzimy w Polsce; silnik serwisuje się w sieci serwisowej jego producenta. Producent maszyny to ENAR (Enarco S.A.).
