Wibrator do betonu ENAR AVMU — zestaw: napęd + wałek 5 m + buława 40 mm

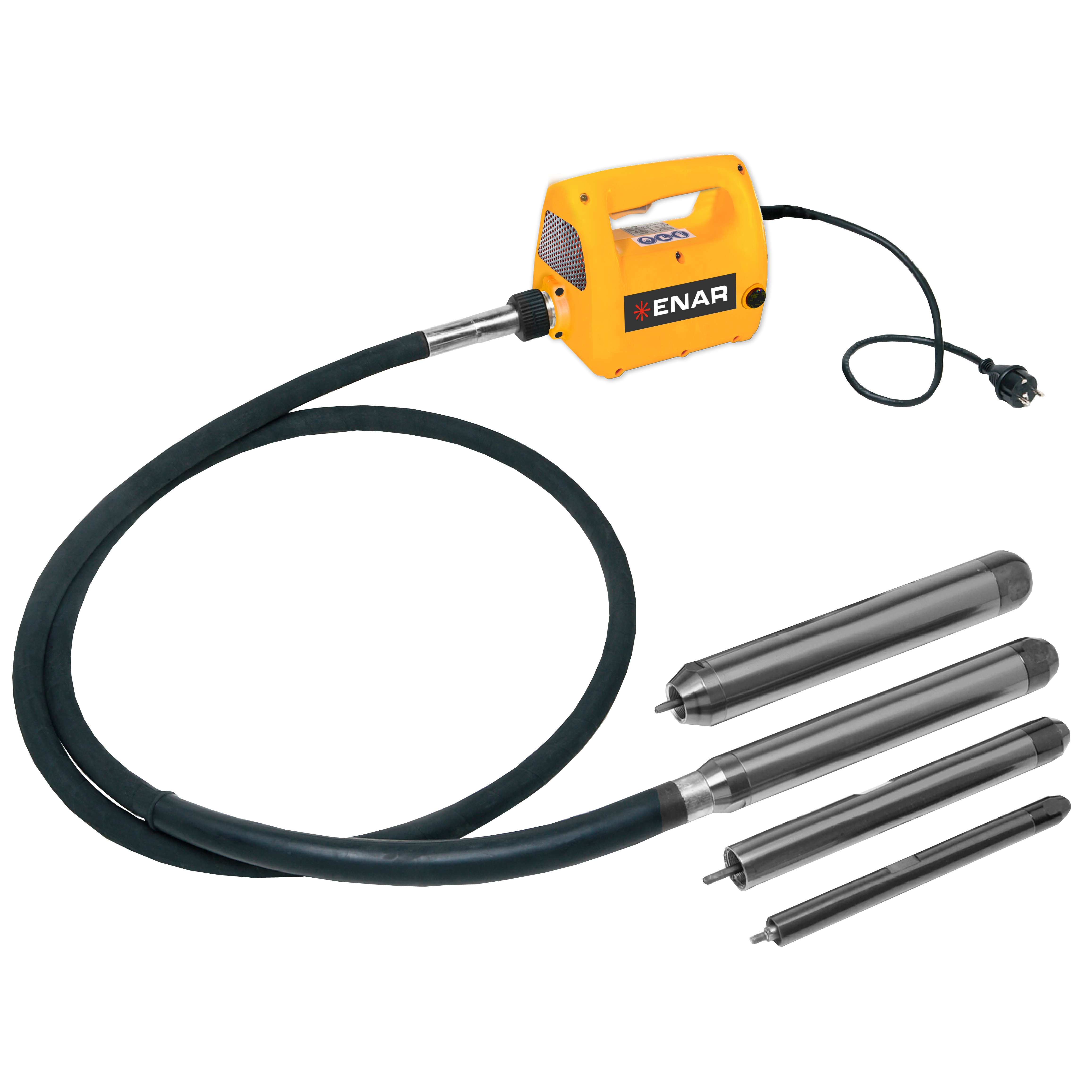

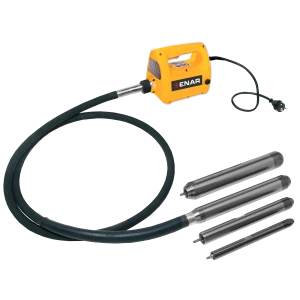

Ten zestaw: napęd AVMU 230 V + wałek giętki TAX 5 m + buława AX 40 (Ø 40 mm).
Skład i kody ENAR: napęd 296100 (EAN 8435294306040) · wałek TAX 5 m 296400 · buława AX 40 295101 (EAN 8435294317404) + pasek naramienny.
Masa kompletu: 14,2 kg (napęd 5 kg + wałek 7,0 kg + buława 2,2 kg).
Buława AX 40: siła odśrodkowa 380 kg, wydajność do 17 m³/h, promień działania 30–40 cm, wkłucia co 8–10 średnic (ok. 32–40 cm). Obroty buławy przy tej długości wałka: 12 000 obr/min (buława AX 40 na wałku 5 m — tabela z instrukcji ENAR).
Do czego: ściany, słupy, płyty domowe, wieńce.

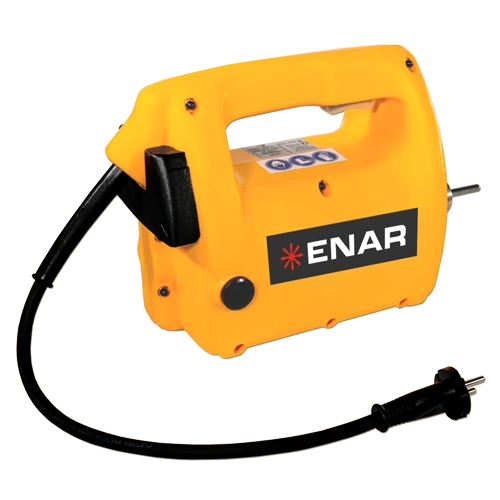

ENAR AVMU to elektryczny napęd wibratora do betonu na zwykłe 230 V — bez przetwornicy i bez trzech faz. Silnik uniwersalny 2 300 W, pobór 10 A, 18 000 obr/min bez obciążenia (ok. 12 000 pod obciążeniem), masa 5 kg, wymiary 354 × 150 × 205 mm, IP 44, podwójna izolacja. Do napędu przykręcasz wałek giętki TAX (buławy AX 40/48/58) albo TAXE (buławy AX 25/32) o długości 0,6–6 m — jeden silnik, różne konfiguracje na słupy, ściany, ławy i płyty. Kod producenta napędu: 296100.

Co to jest i do czego służy

Wibrator wgłębny (buławowy) zagęszcza świeży beton od środka: buława wpuszczona w mieszankę wprawia ją w drgania, ziarna kruszywa układają się ciaśniej, a powietrze uchodzi na wierzch. Bez tego w ławach, słupach i stropach zostają raki i pustki, a wytrzymałość elementu spada. AVMU pracuje w układzie mimośrodowym — silnik zostaje na górze i kręci wałkiem giętkim, a w betonie obraca się mimośród w buławie. Przetwornica częstotliwości nie jest potrzebna: wtyczka do gniazdka 230 V albo do agregatu jednofazowego i pracujesz.

AVMU to najlżejszy napęd elektryczny w tej rodzinie ENAR — 5 kg przy tych samych 2 300 W co DINGO i FOX. Producent pozycjonuje go tam, gdzie liczy się mobilność: ekipa, która przenosi sprzęt kilka razy dziennie, wibrowanie z drabiny i z pomostu, serwis i drobne betonowania rozrzucone po budowie. Zakres prac jest ten sam co u pozostałych napędów mimośrodowych: ławy, stopy, wieńce, słupy, ściany, stropy i posadzki.

Silnik jest kolektorowy (szczotkowy), szczotki mają automatyczne rozłączanie po zużyciu. Włącznik jest zintegrowany w uchwycie i osłonięty, kabel przyłączeniowy wzmocniony, z tyłu obudowy jest filtr powietrza chroniący silnik przed pyłem. Obudowa jest z tworzywa o wysokiej wytrzymałości, z podwójną izolacją (klasa II) i stopniem ochrony IP 44. W komplecie jest pasek do noszenia na ramieniu.

Co dostajesz

• Napęd AVMU 230 V (kod 296100) z paskiem naramiennym.

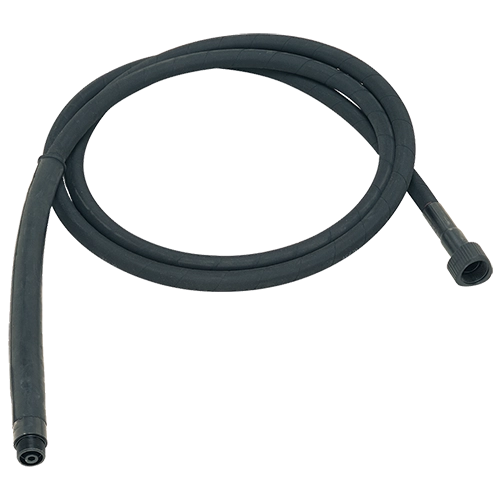

• Wałek giętki TAX 5 m (kod 296400, 7,0 kg) — rdzeń pleciony z oplotem stalowym, końcówki wzmocnione.

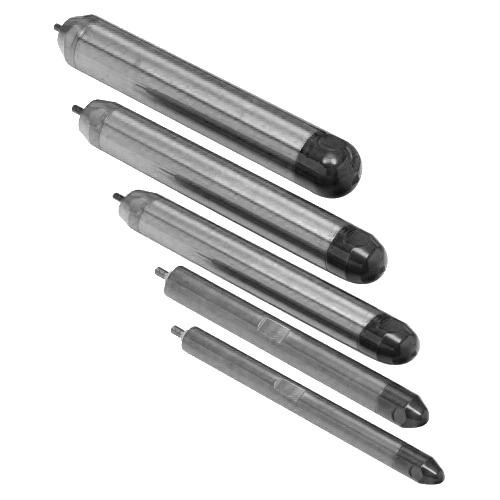

• Buławę mimośrodową AX 40 (kod 295101) — Ø 40 mm, długość 335 mm, 2,2 kg.
• Instrukcję obsługi, kartę gwarancyjną, fakturę VAT.

Wszystko z jednej rodziny ENAR — bez adapterów. Inne długości wałka i inne buławy (a także sam napęd) znajdziesz w tej samej kategorii; drugi wałek lub drugą buławę dokupisz w każdej chwili i przełożysz na ten sam napęd.

Dane techniczne napędu AVMU

Dane z karty katalogowej ENAR AX_EN_CA_01, instrukcji obsługi MX-961-2605 i strony producenta. Tam, gdzie producent i katalogi dealerskie podają różne wartości (masa 5 vs 4,5 kg), wpisaliśmy obie. Długości kabla zasilającego producent nie podaje — jeśli jest dla Ciebie istotna, potwierdzimy przed wysyłką.

Wałki giętkie TAX i TAXE — długości, masy, kody

* Masa napędu 5 kg + wałek, bez buławy (buławę dolicz z tabeli niżej). ** Zakres wg tabeli obrotów w instrukcji ENAR: pierwsza liczba dla buławy AX 25, druga dla AX 58; im dłuższy wałek, tym niższa częstotliwość drgań. TAX i TAXE mają ten sam rdzeń (pleciony, powlekany, ze wzmocnieniem siatką i taśmą stalową) i te same masy w danej długości; różnią się końcówką pod buławę — AX 25 i AX 32 pasują wyłącznie do TAXE. Karta katalogowa wymienia również wałek 2,5 m (4,5 kg) — kodu producent nie publikuje.

Obroty buławy zależnie od długości wałka (tabela z instrukcji ENAR)

Wartości w obr/min (vpm) dla napędu AVMU. Im dłuższy wałek, tym niższa częstotliwość drgań buławy — np. AX 40 kręci się 13 750 obr/min na wałku 1 m i 11 000 obr/min na 6 m. Dla wałka 0,6 m instrukcja nie podaje wartości.

Buławy AX — parametry i dobór

Dane z karty katalogowej AX_EN_CA_01 i instrukcji ENAR (siła odśrodkowa, granice zużycia). Promień działania wg poradnika ENAR dla przedziałów średnic (Ø 25–40: 20–30 cm; Ø 40–50: 30–40 cm; * Ø 60–75: 40–50 cm — AX 58 leży na dolnej granicy tego przedziału). Granice zużycia: buławę wymienia się, gdy średnica spadnie poniżej 23,5 / 30,5 / 38,5 / 45,5 / 55,5 mm (AX 25 / 32 / 40 / 48 / 58). Część katalogów dealerskich podaje inne długości i masy (np. AX 48: 370 mm / 3,4 kg) — to dane starszej generacji buław.

Jak wibrować beton — wg instrukcji ENAR

1. Układaj beton warstwami 30–50 cm (nigdy powyżej 50 cm). Buławę wpuszczaj pionowo, pod własnym ciężarem — nie przesuwaj jej w betonie poziomo i nie „przeciągaj” nią mieszanki.
2. Wkłucia rób w regularnej siatce co 8–10 średnic buławy (dla AX 40 to ok. 32–40 cm, dla AX 25 ok. 20–25 cm).
3. W jednym punkcie trzymaj buławę 5–15 s. Beton jest zawibrowany, gdy powierzchnia wokół buławy robi się zwarta i błyszcząca, a pęcherzyki przestają wychodzić. Dłużej nie ma sensu — nadmiar wibrowania rozwarstwia mieszankę (segregacja).
4. Przy kolejnej warstwie zanurzaj buławę 10 cm w poprzednią, żeby warstwy się związały.
5. Wyciągaj buławę pionowo, ok. 8 cm/s, żeby otwór za nią zdążył się zamknąć. Silnik wyłączaj dopiero po całkowitym wyjęciu buławy z betonu.
6. Trzymaj min. 7 cm od zbrojenia i szalunku — buława nie ma dotykać prętów ani deskowania.
7. Nie trzymaj pracującej buławy poza betonem dłużej niż 5 minut — bez chłodzenia mieszanką grzeją się łożyska.

Typowe błędy wg poradników ENAR: za rzadkie wkłucia, za krótki czas w punkcie, brak zakładki między warstwami, za długie wibrowanie w jednym miejscu i przeciąganie betonu buławą w poziomie. Zasada doboru: użyj największej buławy, jaką da się wprowadzić między pręty zbrojenia.

Obsługa i serwis

• Szczotki silnika — co 50 h kontrola, wymiana gdy krótsze niż 8 mm. Mają automatyczne rozłączanie, więc zużyte nie niszczą komutatora.
• Wałek giętki — co 100 h smarowanie rdzenia: ok. 20 g smaru na każdy metr wałka. Instrukcja ostrzega przed przesmarowaniem.
• Buława — co 300 h wymiana oleju (0W30, niepieniący). Kontroluj średnicę: poniżej granicy zużycia (np. 38,5 mm dla AX 40) buławę wymień.
• Filtr powietrza z tyłu obudowy czyść regularnie — zapchany filtr to przegrzewający się silnik. Przegląd co 12 miesięcy w autoryzowanym serwisie.
• Przedłużacz dobieraj wg tabeli z instrukcji: 1 mm² do 15 A, 1,5 mm² do 18 A, 2,5 mm² do 26 A, 4 mm² do 34 A, 6 mm² do 44 A. Napęd bierze 10 A, ale przy dłuższym kablu i tak licz z zapasem — za cienki przewód to spadek napięcia, spadek obrotów i grzanie silnika.
• Wałek przykręca się do napędu na gwint lewy — przy demontażu kręć w „odwrotną” stronę. Po pracy umyj buławę i końcówkę wałka z betonu, zanim zwiąże.
• Części ENAR (szczotki, wałki, buławy, mimośrody) oraz serwis gwarancyjny i pogwarancyjny prowadzimy w Polsce.

AVMU a inne napędy ENAR — który wybrać

Dane ze stron producenta. Uwaga na osprzęt: AVMU i FOX pracują z wałkami TAX/TAXE, DINGO i KAMEL z TDX/TDXE — wałki nie są zamienne od strony napędu. Buławy AX są wspólne dla wszystkich tych napędów.

Najczęstsze pytania (FAQ)

Czy w cenie jest wałek i buława?

Tak — ten zestaw to komplet gotowy do pracy: napęd, wałek i buława o parametrach z ramki na górze. Podłączasz do 230 V i wibrujesz. Sam napęd, inne długości wałka i inne buławy znajdziesz w tej samej kategorii.

Który wałek do której buławy?

AX 25 i AX 32 pracują wyłącznie z wałkiem TAXE (cieńsza końcówka). AX 40, AX 48 i AX 58 — z wałkiem TAX. Instrukcja ENAR mówi o tym wprost: buławy AX 25 i AX 32 wolno podłączać tylko do TAXE.

Czym różni się TAX od TDX — czy wałek od DINGO pasuje do AVMU?

Nie. TAX i TAXE to osprzęt napędów AVMU i FOX, TDX i TDXE — napędów DINGO i KAMEL. Różnica jest po stronie złącza z napędem. Buławy AX są wspólne, więc kupując drugi napęd innej serii dokupujesz wałek, ale buławy zostają Twoje.

Jak długi wałek wybrać?

Do wysokości elementu i do tego, gdzie stoi operator. Wieńce, ławy i stropy z pozycji obok: 1,5–3 m; słupy i ściany wibrowane z góry: 3–4 m; 5–6 m tylko, gdy naprawdę musisz sięgać z pomostu. Im dłuższy wałek, tym niższe obroty buławy — wg instrukcji AX 40 ma 13 750 obr/min na wałku 1 m i 11 000 obr/min na 6 m — i tym większa masa (8 kg przy 6 m).

Jaka buława do słupów, ścian, płyt?

Słupy 30×30–40×40 cm i gęste zbrojenie: AX 25 lub AX 32 (promień 20–30 cm). Ściany, słupy i płyty w budownictwie mieszkaniowym: AX 40 lub AX 48 (30–40 cm). Płyty pełne, fundamenty, masywne elementy: AX 48 lub AX 58 (do 35 m³/h). Poradnik ENAR: bierz największą buławę, jaka wejdzie między pręty.

Ile czasu wibrować i co ile wkłuwać?

5–15 s w jednym punkcie, wkłucia co 8–10 średnic buławy, zakładka 10 cm w poprzednią warstwę, warstwy 30–50 cm, wyciąganie pionowo ok. 8 cm/s. Koniec wibrowania poznasz po tym, że powierzchnia robi się błyszcząca i przestają wychodzić pęcherzyki.

Czy AVMU pociągnie z agregatu i na przedłużaczu?

Napęd pobiera 10 A przy 230 V (2 300 W), więc potrzebuje agregatu jednofazowego z zapasem mocy na rozruch silnika kolektorowego. Przedłużacz dobierz wg tabeli z instrukcji (1,5 mm² do 18 A, 2,5 mm² do 26 A) — na za cienkim kablu obroty spadają i silnik się grzeje.

AVMU czy DINGO?

Ta sama moc 2 300 W, ten sam pobór 10 A i te same buławy AX. AVMU waży 5 kg i ma prostszą obudowę — wygrywa mobilnością. DINGO waży 5,8 kg, ma obudowę z czterema uchwytami i wg ENAR pięciokrotnie mocniejszą niż w AVMU — wygrywa odpornością na budowie, gdzie sprzęt obrywa. Uwaga na osprzęt: AVMU bierze wałki TAX/TAXE, DINGO — TDX/TDXE.

Co się zużywa i co serwisować?

Szczotki (kontrola co 50 h, wymiana poniżej 8 mm), smar wałka co 100 h (20 g/m), olej w buławie co 300 h (0W30), filtr powietrza regularnie, przegląd raz w roku. Buława jest częścią eksploatacyjną — mierz średnicę i wymień, gdy zejdzie poniżej granicy zużycia.

Jak głośno pracuje?

LpA 85–88 dB(A) na stanowisku operatora, LwA 93–95 dB(A) — ochronniki słuchu są obowiązkowe. Drgania na dłonie 1,24–1,67 m/s² zależnie od buławy.

Jaka jest gwarancja?

12 miesięcy — gwarancja producenta ENAR. Części eksploatacyjne (szczotki, olej, zużycie buławy) gwarancja nie obejmuje, a naprawy poza autoryzowanym serwisem powodują jej utratę.
