Wałek giętki ENAR TDX — do wibratorów DINGO, FOX, KAMEL (buławy AX 40/48/58)

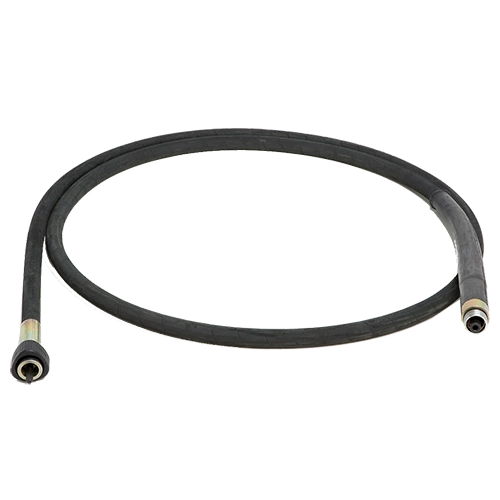

Wałek giętki ENAR TDX to wał napędowy między silnikiem wibratora a buławą mimośrodową: przenosi 18 000 obr/min z napędu DINGO (a także FOX, AVMU, BACKPACK i KAMEL) na mimośród w buławie. Wersja TDX ma końcówkę pod buławy AX 40, AX 48 i AX 58 (Ø 40–58 mm); do buław AX 25 i AX 32 służy wałek TDXE. Długości 0,6 / 1 / 1,5 / 2 / 3 / 4 / 5 / 6 m, masa od 2,6 do 8 kg — długość wybierasz w wariancie produktu. Rdzeń wzmocniony siatką i taśmą stalową, końcówki przy buławie gumowane. Oryginalna część ENAR (Enarco S.A.).

Co to jest i do czego służy

W wibratorze mimośrodowym (DINGO, FOX, AVMU, KAMEL) silnik zostaje na górze, a w betonie pracuje tylko buława. Wałek giętki TDX to element, który to łączy: w środku obraca się stalowy rdzeń pleciony, na zewnątrz jest wąż antyabrazyjny ze zintegrowaną siatką i taśmą stalową, żeby wałek nie załamywał się na krawędzi szalunku i nie przecierał na zbrojeniu. Końcówka od strony buławy jest wzmocniona (wulkanizowana), bo to miejsce najbardziej pracuje.

Wałek TDX przykręcasz do napędu (gwint lewy) i do buławy. Do wałka TDX pasują buławy AX 40, AX 48 i AX 58 (Ø 40–58 mm). To „gruba” linia osprzętu ENAR — do ścian, ław, płyt i fundamentów. Instrukcja DINGO jest jednoznaczna: buławy AX 25 i AX 32 podłącza się wyłącznie do wałków TDXE, a AX 40/48/58 do TDX — końcówki nie są zamienne.

Co dostajesz

• Wałek giętki ENAR TDX w wybranej długości (wariant produktu) — z końcówkami pod napęd i buławę.
• Fakturę VAT; gwarancja 12 miesięcy — gwarancja producenta ENAR.

Buława i napęd nie wchodzą w skład tej pozycji — znajdziesz je osobno oraz w gotowych zestawach DINGO w tej samej kategorii.

Wałki TDX — długości, masy, kody

* Wg tabeli w instrukcji ENAR DINGO: pierwsza liczba dla buławy AX 25, druga dla AX 58; im dłuższy wałek, tym niższa częstotliwość drgań buławy (AX 40: 13 500 obr/min przy 1,5 m, 12 000 przy 6 m). Masy wg strony producenta. EAN wałków producent nie publikuje.

Dane techniczne

Dane ze strony producenta (shaft TDX) i instrukcji obsługi ENAR DINGO. Średnica i gwint końcówek nie są publikowane przez producenta — przy dopasowaniu do starszego osprzętu zadzwoń.

Buławy do wałka TDX

Dane z karty AX_EN_CA_01 ENAR; siła odśrodkowa z instrukcji DINGO. * Promień działania wg poradnika ENAR dla Ø 60–75 mm: 40–50 cm — AX 58 jest na dolnej granicy przedziału.

Jak dobrać długość wałka

• 0,6–1 m — wieńce, nadproża, schody, drobne elementy, prace przy stole; najkrótszy wałek = najwyższe obroty buławy i najmniejsza masa.
• 1,5–2 m — ławy i stopy fundamentowe, stropy, gdy operator stoi obok elementu.
• 3–4 m — słupy, ściany, wibrowanie z pomostu lub z góry szalunku; najczęściej sprzedawane długości.
• 5–6 m — wysokie słupy i ściany, głębokie wykopy; pamiętaj o spadku obrotów (AX 25: 14 250 obr/min przy 1 m, 12 000 przy 6 m) i masie 7–8 kg samego wałka.
• Zasada: wałek ma sięgać dna elementu bez ciągnięcia napędu za sobą i bez zaginania na krawędzi szalunku. Za długi wałek to spadek częstotliwości, większy opór i szybsze zużycie rdzenia.

Obsługa i serwis — wg instrukcji ENAR

• Co 100 h smarowanie rdzenia: rozkręć wałek, wyciągnij rdzeń, oczyść i nałóż ok. 20 g smaru na każdy metr.
• Nie zaginaj wałka na ostrej krawędzi i nie ciągnij za niego napędu — załamany rdzeń to najczęstsza przyczyna wymiany.
• Po pracy umyj końcówkę przy buławie z betonu, zanim zwiąże. Przechowuj rozprostowany lub w luźnym kręgu, nie ciasno zwinięty.
• Nie trzymaj buławy pracującej poza betonem dłużej niż 5 min — grzeją się łożyska buławy i rdzeń wałka.
• Gwint do napędu jest lewy — przy odkręcaniu kręć „w drugą stronę”. Rdzenie i węże wymienne — części ENAR mamy w Polsce.

Najczęstsze pytania (FAQ)

Czy wałek TDX pasuje do mojego napędu?

Do DINGO, FOX, AVMU, BACKPACK i KAMEL — tak, to wspólny standard osprzętu ENAR. Przy napędach innych producentów końcówki mogą się różnić; producent nie publikuje średnicy i gwintu — zadzwoń, sprawdzimy.

Czy do TDX podłączę buławę AX 25?

Nie. Wałek TDX ma końcówkę pod AX 40, AX 48 i AX 58 (Ø 40–58 mm). Buławy AX 25 i AX 32 mają inną końcówkę i pracują tylko z wałkiem TDXE.

Czy w cenie jest buława?

Nie — to sam wałek. Buławy AX i sam napęd DINGO mamy osobno, a gotowe komplety napęd + wałek + buława w zestawach DINGO.

Czy dłuższy wałek zmniejsza siłę buławy?

Obniża jej obroty — wg instrukcji DINGO buława AX 25 kręci się 14 250 obr/min na wałku 1 m i 12 000 na wałku 6 m, AX 40 13 500 przy 1,5 m i 12 000 przy 6 m. Do większości robót 3–4 m to rozsądny kompromis między zasięgiem a częstotliwością.

Czym różnią się TDX i TDXE?

Końcówką pod buławę: TDX pod grubsze AX 40/48/58, TDXE pod cieńsze AX 25/32. Budowa węża i rdzenia jest taka sama, masy w danej długości też. Producent podaje te same masy dla obu serii.

Co ile smarować?

Co 100 h pracy, 20 g smaru na metr — wg instrukcji ENAR. Suchy rdzeń grzeje się i pęka.

Dostawa, serwis i doradztwo

Jesteśmy autoryzowanym dealerem ENAR. Wysyłka w 48 h, faktura VAT, leasing i raty. Jeśli nie wiesz, którą długość wziąć albo czy do Twojej buławy potrzebny jest TDX, czy TDXE — zadzwoń: +48 602 647 847 lub napisz: biuro@pro-masz.pl. Części zamienne ENAR oraz serwis gwarancyjny i pogwarancyjny prowadzimy na terenie Polski.
