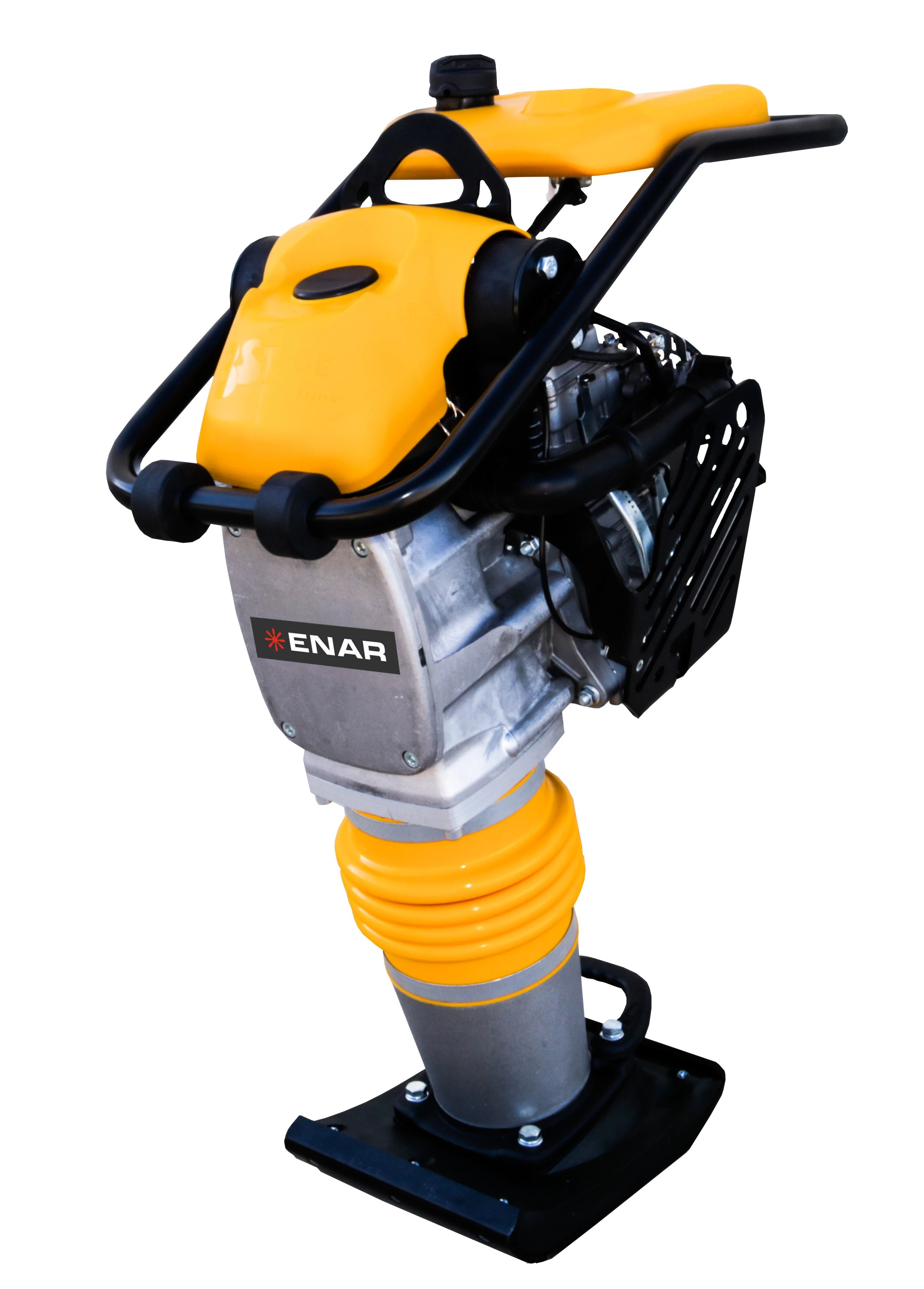

Ubijak ENAR PH80YD Yanmar Diesel

ENAR PH80YD to ubijak wibracyjny (skoczek) do zagęszczania gruntów spoistych i wykopów wąskoprzestrzennych. Silnik YANMAR L48AE Diesel, siła udaru 1 510 kg, 650 uderzeń/min, skok stopy 70 mm, stopa 280 × 332 mm, masa robocza 81 kg, wydajność 205 m³/h wg ENAR. Kod ENAR PH80YD. ENAR zaleca dla ubijaków warstwy 10–30 cm.

Co to jest i do czego służy

Ubijak, potocznie skoczek, zagęszcza grunt pionowym udarem na małej powierzchni. Stopa 280 × 332 mm uderza 650 uderzeń/min ze skokiem 70 mm i przy każdym uderzeniu przekazuje w warstwę energię, której zagęszczarka płytowa — pracująca wibracją poziomą na dużej powierzchni — nie jest w stanie dostarczyć.

To rozstrzyga, kiedy się go bierze. ENAR wskazuje ubijak jako priorytet przy gruntach spoistych: glinie i pyle. Te grunty nie reagują na samą wibrację — lekka płyta po nich „pływa" i zagęszcza wierzch, zostawiając luźny spód. Drugie zastosowanie to wykopy wąskoprzestrzenne: obsypka rur, przestrzeń przy ścianie fundamentu, wąskie rowy kablowe. Stopa 280 mm szerokości wchodzi tam, gdzie żadna płyta nie wejdzie.

PH80YD napędza go YANMAR L48AE Diesel (3,5 kW / 4,7 KM znamionowa wg Yanmara), maszyna pracuje przy 3 650 ±50 obr./min, a producent podaje wydajność 205 m³/h. Zbiornik paliwa 2,7 l jest u ENAR umieszczony tak, żeby tłumić hałas; maszyna ma potrójny filtr powietrza i metalową ramę ochronną. Zalecana grubość warstwy wg ENAR: 10–30 cm.

Dane techniczne

Dane z cennika, kart katalogowych, kart produktowych i instrukcji obsługi producenta ENAR oraz kart producentów silników (Honda, Hatz, Yanmar), stan na wrzesień 2026. Wydajność 210 / 205 producent podaje w metrach sześciennych na godzinę, nie kwadratowych. Wartości drgań ręka-ramię (a_hv) instrukcja ENAR dla serii PH nie zawiera. Tam, gdzie materiały producenta podają dwie wartości, wpisaliśmy obie.

Jak dobrać zagęszczarkę

Trzy typy maszyn robią trzy różne rzeczy i nie zastępują się nawzajem. Wybór idzie po dwóch pytaniach: jaki grunt i jak gruba warstwa.

Grubości warstw i zakresy zastosowań pochodzą z materiałów doborowych ENAR. Producent nie publikuje głębokości zagęszczania w centymetrach dla poszczególnych modeli.

Grunt sypki czy spoisty

• Grunty sypkie (niespoiste) — piasek, żwir, kruszywo łamane. Wg ENAR reagują bardzo dobrze na wibrację: ziarna się przegrupowują, zazębiają i zagęszczają. Tu właściwa jest zagęszczarka płytowa — jednokierunkowa przy cienkich warstwach i wykończeniu, rewersyjna przy podbudowie.
• Grunty spoiste — glina, pył. Sama lekka zagęszczarka płytowa jest wg ENAR często niewystarczająca: te grunty potrzebują pionowej siły udarowej skupionej na małej powierzchni, czyli ubijaka PH. Płyta po glinie „pływa" i zagęszcza tylko wierzch.
• Wąski wykop — pod rurę, kabel, przy ścianie fundamentu. Decyduje szerokość: stopa ubijaka ma 280 mm, najwęższa płyta w gamie (ZEN-L 12) 350 mm.
• Asfalt i łaty drogowe — zagęszczarka jednokierunkowa, koniecznie ze zraszaczem, żeby masa nie kleiła się do płyty.

Jednokierunkowa czy rewersyjna

W praktyce: na otwartym terenie i przy wykończeniu jednokierunkowa wygrywa wydajnością i ceną, bo jest lżejsza i szybsza w przestawianiu. W wykopie i przy podbudowie wygrywa rewersyjna, bo nie trzeba jej zawracać ani wyciągać, a przy 24,5–35 kN wchodzi w warstwę głębiej. Koszt tego wyboru to masa — TEN 35 to 210–220 kg i bez HDS albo zestawu transportowego nie ruszysz go z przyczepy.

Wydajność ubijaka

Dla ubijaków ENAR podaje wydajność w metrach sześciennych na godzinę: dla tego modelu 205 m³/h. To jednostka objętościowa, bo ubijak liczy się przez warstwę, nie przez powierzchnię — przy warstwie 20 cm daje to rząd wielkości kilkuset metrów kwadratowych na godzinę, ale przeliczenia producent nie publikuje i my go nie dopisujemy.

Cała gama ENAR — zagęszczarki i ubijaki

Zestawienie z cennika ENAR Polska, kart katalogowych i kart produktowych producenta, stan na wrzesień 2026. Masy to masy robocze. Tam, gdzie materiały ENAR podają dwie wartości, w tabeli jest wartość handlowa, a obie znajdziesz w tabeli danych technicznych konkretnego modelu.

Drgania i czas pracy

To jest dana, której prawie nikt nie podaje w opisach sklepowych, a na budowie decyduje o organizacji dniówki. Drgania przenoszone na ręce operatora (a_hv) są mierzone wg normy EN 500-4 i wpisane do instrukcji obsługi maszyny. Ekspozycję dzienną liczy się jako A(8) — im wyższe a_hv, tym krócej można maszyną pracować.

Progi są dwa i oba są prawnie wiążące: 2,5 m/s² to wartość progowa działania z dyrektywy 2002/44/WE (po jej przekroczeniu pracodawca ma obowiązek wdrożyć program ograniczenia ryzyka), a 5,0 m/s² to wartość dopuszczalna ekspozycji, której przekraczać nie wolno. W Polsce najwyższe dopuszczalne natężenie drgań miejscowych to A(8) = 2,8 m/s².

Dla tej maszyny ENAR nie publikuje wartości a_hv — instrukcja obsługi serii PH nie zawiera tej pozycji. Nie wpisujemy w to miejsce liczby z innej maszyny ani z kalkulatora: wartość drgań jest wynikiem pomiaru konkretnej konstrukcji i zgadywanie jej nie ma sensu.

Co z tym zrobić w praktyce. Dla porównania w tej samej gamie ENAR podaje: rewersyjne TEN 25/30 — 3,2 m/s², jednokierunkowe ZEN 16/20 — 6,8 m/s², seria ZEN-L — 8,22–9,27 m/s². Przy progu polskiego NDN 2,8 m/s² daje to czasy pracy od ok. 6 h (TEN 25/30) do ok. 45 min (ZEN-L). Ubijak to maszyna z jednej z najwyższych klas drgań wśród sprzętu ręcznego — pionowy udar 650 razy na minutę idzie prosto w uchwyt. Bezpieczne założenie jest takie, że dzienny limit wyczerpuje się szybciej niż na płycie, więc planuje się rotację operatorów. Jeżeli potrzebujesz twardej liczby do oceny ryzyka zawodowego, zadzwoń — wystąpimy o nią do producenta.

Praca i obsługa

1. Warstwa 10–30 cm — tyle zaleca ENAR dla ubijaków. Sypanie grubszej warstwy „na raz" kończy się zagęszczonym wierzchem i pustką pod spodem, której nie widać do czasu osiadania nawierzchni.
2. Ubijak prowadzi się, a nie pcha. Maszyna sama idzie do przodu skokiem stopy (70 mm, 650 uderzeń/min) — operator tylko koryguje kierunek. Napieranie na uchwyt rozregulowuje kąt pracy stopy i zwiększa drgania przenoszone na ręce.
3. Silnik pracuje na pełnych obrotach — 3 650 ±50 obr./min. Praca na przymkniętej przepustnicy to szarpanie sprzęgła i brak skoku.
4. Uchwyt trzymaj luźno, bez zaciskania. To nie jest porada „miękka": mocniejszy chwyt zwiększa transmisję drgań do dłoni.
5. Przy ścianie, rurze albo krawężniku — stopa 280 × 332 mm wchodzi tam, gdzie żadna płyta nie wejdzie. To jest właściwe zastosowanie ubijaka, nie zagęszczanie dużych płaszczyzn.
6. Transport i postój: ubijak stawia się na stopie, na równym. Przewracany na bok zalewa filtr powietrza olejem.

Serwis

• Silnik obsługujesz wg instrukcji jego producenta — to zwykła obsługa jednostki spalinowej: olej (0,8 l), filtr powietrza, świeca albo wtryskiwacz. Ubijak ma potrójny filtr powietrza, bo pracuje w chmurze pyłu tuż nad gruntem — to element, który tu zapycha się najszybciej i trzeba go kontrolować częściej niż w maszynie kołowej.
• Olej w układzie ubijaka (sprężyny i prowadnice stopy) kontroluje się przez wziernik przy każdym uruchomieniu. Praca na niskim poziomie oleju to zatarcie prowadnic, czyli najdroższa naprawa w tej maszynie.
• Stopa jest elementem zużywalnym. Zużyta, wyoblona stopa przestaje zagęszczać równomiernie i zaczyna „skakać" bokiem — wymienia się ją, zanim uszkodzi mocowanie.
• Zbiornik paliwa 2,7 l jest u ENAR umieszczony tak, żeby tłumić hałas; maszyna ma też metalową ramę ochronną. Przy transporcie kontroluj, czy rama nie jest wygięta — to ona chroni zbiornik i filtr.
• Gwarancja: 12 miesięcy — gwarancja producenta ENAR. Serwis i części ENAR prowadzimy w Polsce, silnik Yanmar serwisuje się w sieci serwisowej tej marki.

Najczęstsze pytania (FAQ)

Ubijak czy zagęszczarka płytowa?

Zależy od gruntu i od szerokości roboczej. ENAR wskazuje ubijak jako priorytet przy gruntach spoistych — glinie i pyle — oraz wszędzie tam, gdzie wykop jest wąski: przy ścianie, wokół rur, przy fundamencie. Na piasku, żwirze i kruszywie łamanym oraz na otwartych powierzchniach szybciej pracuje zagęszczarka płytowa. Stopa ubijaka ma 280 × 332 mm, najwęższa płyta w gamie ENAR (ZEN-L 12) — 350 mm.

Jaką warstwę zagęści?

ENAR zaleca dla ubijaków warstwy 10–30 cm (warstwa zagęszczona). Głębokości zagęszczania w centymetrach dla konkretnego modelu producent nie publikuje — to zależy od gruntu, wilgotności i liczby przejść.

Co oznacza „wydajność 205 m³/h"?

To jednostka objętościowa — metry sześcienne na godzinę, tak podaje ENAR. Część dealerów przepisuje tę liczbę jako „m²", co jest błędem. Przy ubijaku liczy się przerobiona objętość warstwy, nie sama powierzchnia.

Jaki jest poziom drgań przenoszonych na ręce?

Instrukcja obsługi ENAR dla serii PH nie podaje wartości a_hv i nie wpisujemy tu liczby, której producent nie opublikował. Dla porównania: w tej samej gamie ENAR podaje 3,2 m/s² dla rewersyjnych TEN 25/30 i 6,8 m/s² dla jednokierunkowych ZEN 16/20. Jeśli potrzebujesz a_hv do oceny ryzyka zawodowego — zadzwoń, wystąpimy o nią do producenta.

Ile jest hałasu?

ENAR podaje ok. 108 dB(A) wg ISO 3744 i ok. 96 dB(A) wg ISO 6081. To poziomy, przy których ochronniki słuchu są obowiązkowe, nie opcjonalne.

Czym PH80YD różni się od PH70E?

Silnikiem i masą. PH80YD ma Yanmara L48AE Diesel (211 cm³, chłodzony powietrzem) i waży 81 kg; PH70E ma benzynową Hondę GXR120 (121 cm³) i 73 kg. Siła udaru jest zbliżona: 1 510 kg u PH80YD wobec 1 540 kg u PH70E, wydajność 205 wobec 210 m³/h. Diesla bierze się tam, gdzie na budowie i tak jest olej napędowy, i gdzie maszyna ma robić motogodziny.

Czy jest wersja z rozruchem elektrycznym?

PH80YD ma rozruch ręczny. Yanmar oferuje dla silnika L48AE również wersję z rozruchem elektrycznym, ale ENAR nie potwierdza takiego wariantu ubijaka w swoich materiałach — nie wpisujemy go więc jako dostępny.

Czy da się śledzić maszynę na budowie?

Tak, ENAR ma do serii PH nadajnik TrackPro Bluetooth (kod PH006) jako wyposażenie opcjonalne. Zamawia się go osobno.

Jakie są wymiary transportowe?

Karta produktowa ENAR podaje 770 × 398 × 1038 mm, a rysunek techniczny w instrukcji obsługi 953 × 368 × 1038 mm — różnica w długości to najpewniej pomiar bez uchwytu i z uchwytem. Producent tego nie rozstrzyga, więc podajemy obie.

Jaka jest gwarancja i kto to serwisuje?

12 miesięcy — gwarancja producenta ENAR. Serwis i części ENAR prowadzimy w Polsce; silnik serwisuje się w sieci serwisowej jego producenta. Producent maszyny to ENAR (Enarco S.A.).
