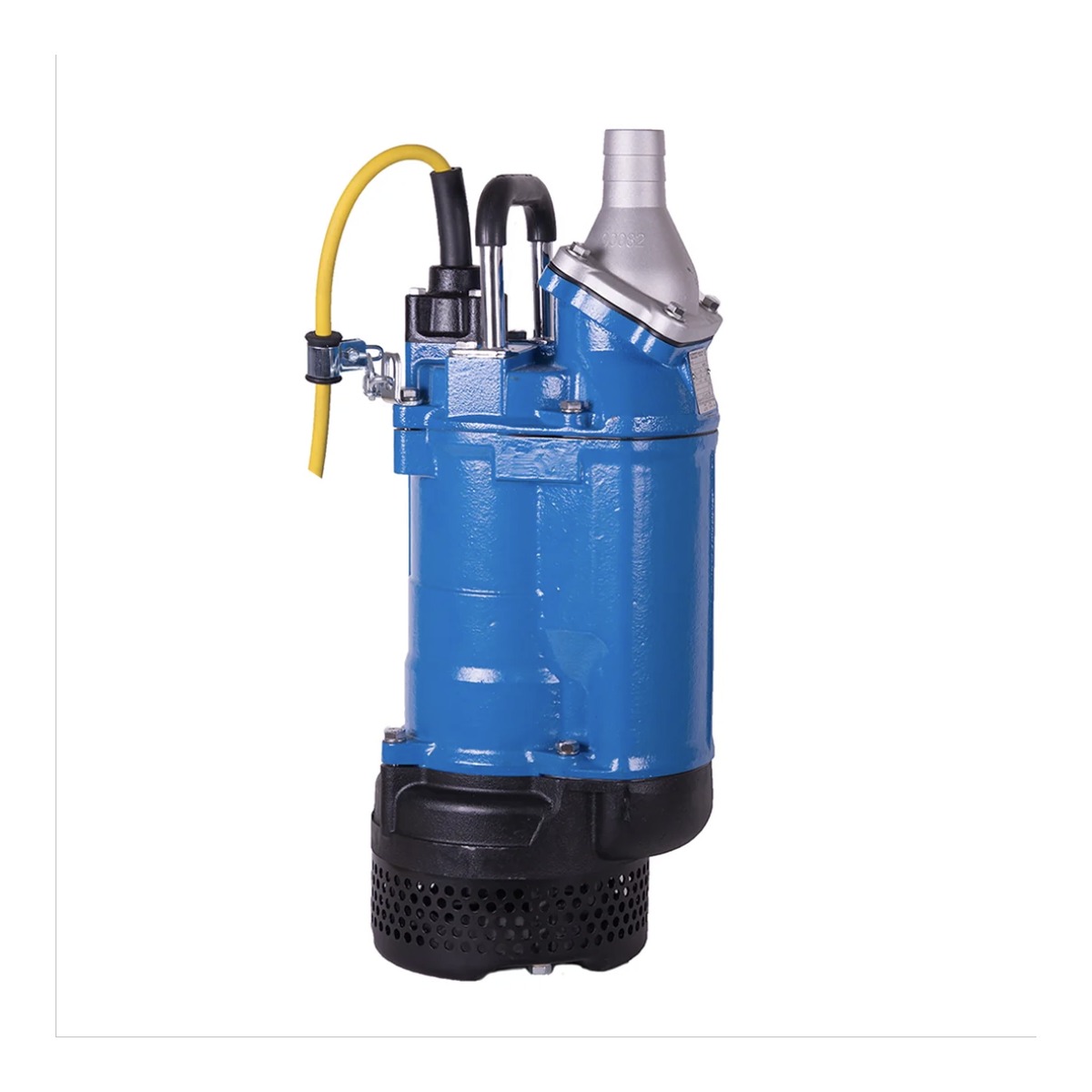

Tsurumi KTZ32.2 – Pompa zatapialna odwodnieniowa żeliwna 3-fazowa 400V, 2,2 kW, 800 l/min, 3 cale

Tsurumi KTZ32.2 to trójfazowa pompa odwodnieniowa w żeliwie — do wypompowywania wody z wykopów, studni, przepompowni, zalanych piwnic i placów budowy. Korpus, płyta ssawna i rama żeliwne, wirnik z żeliwa chromowego odpornego na ścieranie. Silnik 2,2 kW / 400 V, prąd znamionowy 5,30 A, króciec tłoczny 80 mm (3"), maksymalna wydajność 800 l/min (48 m³/h), maksymalne podnoszenie 20,40 m, przelot ciał stałych 8,5 mm. Masa 35 kg, kabel 20 m, dopuszczalne zanurzenie do 50 m. Pełna charakterystyka Q-H, tabela strat na wężu i dobór agregatu — niżej na karcie.

Co to jest i do czego służy

Pompa odwodnieniowa to pompa zatapialna do wody zanieczyszczonej mechanicznie — z piaskiem, mułem i drobną zawiesiną, ale bez dużych ciał stałych. Wrzucasz ją do wykopu, studzienki albo zbiornika, podłączasz wąż do króćca 80 mm i zasilanie 400 V, i pompa pracuje zanurzona. Seria KTZ to u Tsurumi wersja wzmocniona i wysokociśnieniowa: korpus, płyta ssawna i rama są z żeliwa, a wirnik z żeliwa chromowego — z materiału, który znosi ścieranie piaskiem.

Tłoczenie jest wyprowadzone górą, z przepływem bocznym. To nie jest detal stylistyczny: taka konstrukcja chłodzi silnik strumieniem tłoczonej cieczy także wtedy, gdy pompa pracuje z silnikiem wystającym ponad lustro wody. Kierunek króćca wybierasz pionowo albo skośnie, żeby wąż się nie zaginał, a smukła obudowa pozwala wstawić pompę w wąską studzienkę.

Uszczelnienie wału to podwójne uszczelnienie mechaniczne z węglika krzemu (SiC) w kąpieli olejowej — dwie pary pierścieni pracują w oleju, nie na sucho, i to jest główny powód, dla którego pompy Tsurumi wytrzymują długo w brudnej wodzie. Silnik ma wbudowane zabezpieczenie termiczne, klasa szczelności IP68, izolacja klasy F.

KTZ32.2 to najmniejszy model KTZ, który mamy w stałej ofercie: 2,2 kW, króciec 80 mm i 800 l/min przy podnoszeniu bliskim zeru. Bierze się go tam, gdzie liczy się przepływ przy umiarkowanej wysokości — odwodnienie wykopu, opróżnianie zbiornika, zalana hala. Przy 20,4 m maksymalnego podnoszenia to nie jest pompa do tłoczenia wody na wysoki nasyp — do tego w tej samej mocy nie ma modelu, trzeba wejść w 3,7 kW.

Dane techniczne

Dane z karty katalogowej producenta dla modelu KTZ32.2 (Tsurumi Europe) i ze strony serii KTZ. Wymiary w mm wg rysunku wymiarowego producenta; W1 to najniższy poziom wody przy pracy. Stan na wrzesień 2026.

Charakterystyka Q-H — ile wody przy jakim podnoszeniu

To jest tabela, której najczęściej brakuje w sklepach, a która decyduje o tym, czy pompa nadaje się do Twojej roboty. 800 l/min pompa daje przy podnoszeniu bliskim zeru; im wyżej trzeba podnieść wodę, tym wydajność jest mniejsza. Wartości poniżej odczytaliśmy z krzywej wydajności producenta dla KTZ32.2:

Odczyt z krzywej wydajności producenta (karta katalogowa KTZ32.2), wartości orientacyjne. Rzeczywisty punkt pracy zależy dodatkowo od średnicy i długości węża oraz od kolan i złączek na trasie — ile dokładnie zjada wąż, policzyliśmy w osobnej tabeli niżej.

Krzywa wydajności producenta

Wykres producenta: oś pozioma — wydajność (l/min i m³/h), oś pionowa — podnoszenie (m). Na wykresie naniesione są także sprawność i moc na wale.

Ile metrów zjada wąż

Pompa nie wie, jak długi masz wąż — ale wąż zabiera jej metry podnoszenia. Woda płynąc przez rurę traci energię na tarcie o ścianki, a ta strata rośnie z kwadratem prędkości przepływu. Dlatego dwa razy węższy wąż przy tym samym przepływie nie kosztuje dwa razy więcej, tylko kilkanaście razy więcej. Tabela poniżej podaje, ile metrów podnoszenia dokłada każde 10 m węża przy danym przepływie:

Wyliczenie Pro-Masz wzorem Hazena-Williamsa (C = 140) dla węża gładkiego. To nie jest dana producenta pompy. Kolana, trójniki, złączki, zawór zwrotny i kosz ssawny dokładają osobno — w praktyce liczy się je jako dodatkowe metry długości przewodu. Wąż karbowany albo zagnieciony daje straty wyraźnie wyższe niż z tabeli.

Policzone na tej pompie

Przy 600 l/min i 40 m węża 3" dolicz do podnoszenia około 2,0 m. Krzywa producenta daje przy tym przepływie 10,0 m, więc na samo podniesienie wody zostaje Ci realnie około 8,0 m. Tym samym odcinkiem węża w średnicy 2" strata wynosi już 19,4 m — czyli więcej, niż pompa w ogóle jest w stanie dać przy tym przepływie, i pompa praktycznie przestaje tłoczyć. (Wartość dla węża 2" pochodzi z tego samego wyliczenia; w tabeli wyżej podajemy tylko średnice, które mają sens przy tej pompie.)

Stąd praktyczna zasada: przy dłuższej trasie nigdy nie schodź poniżej średnicy króćca pompy, a przy trasie powyżej 50 m rozważ wąż o rozmiar większy z redukcją przy pompie. Wąż jest wielokrotnie tańszy niż większa pompa.

Zasilanie, zabezpieczenie i agregat

Pompa jest trójfazowa: 400 V / 50 Hz, prąd znamionowy 5,30 A, moc silnika 2,2 kW. Fabryczny kabel ma 20 m i jest częścią konstrukcji pompy — nie skraca się go ani nie przedłuża na złączkach w wodzie.

Gniazdo i zabezpieczenie

• Pod względem obciążenia ciągłego (5,30 A) w zupełności wystarcza gniazdo siłowe CEE 16 A, 5-bieg., 400 V. Zejście na mniejsze nie ma sensu, bo 16 A to najmniejsze typowe gniazdo siłowe na budowie.
• Zabezpieczenie dobiera się do prądu znamionowego silnika, a nie do gniazda: wyłącznik silnikowy z nastawą ustawioną na 5,30 A albo wyłącznik nadprądowy o charakterystyce C, która znosi prąd rozruchowy. Charakterystyka B przy rozruchu bezpośrednim potrafi wyrzucać bez powodu.
• Tsurumi ma w osprzęcie wtyczki z zabezpieczeniem silnika (CEE 16 A i 32 A, IP44 / IP54 / IP67) z nastawą prądową dobieraną do modelu, także w wersjach z przyłączem pływaka i przełącznikiem HAND/AUTO. To najprostszy sposób, żeby pompa miała własne zabezpieczenie niezależnie od tego, do czego ją wepniesz.
• Sprawdź kierunek wirowania po podłączeniu. Przy odwrotnej kolejności faz pompa kręci w drugą stronę, tłoczy znacznie słabiej i szybciej się grzeje.
• Silnik ma wbudowany wyłącznik termiczny, ale on chroni uzwojenie przed przegrzaniem, a nie instalację przed zwarciem — zewnętrzne zabezpieczenie i tak jest potrzebne.

Przekrój przewodu przy dłuższym zasilaniu

Wyliczenie Pro-Masz ze wzoru na spadek napięcia w obwodzie trójfazowym (ΔU = √3 × I × L × ρ / S, ρ = 0,0175 Ω × mm²/m) przy prądzie znamionowym 5,30 A i kryterium 3 % spadku napięcia. To nasze wyliczenie, nie dana producenta pompy. Na rozruchu prąd jest wielokrotnie wyższy niż znamionowy, więc przekrój warto brać z zapasem, a bęben przedłużacza zawsze rozwijać do końca — zwinięty grzeje się i dokłada spadek napięcia. Minimum praktyczne na budowie to 2,5 mm² — cieńszy przewód spełnia kryterium spadku napięcia, ale przy rozruchu i przy mechanicznym obciążeniu na placu budowy nie jest to rozsądny wybór.

Jaki agregat ją uciągnie

To jest silnik indukcyjny z rozruchem bezpośrednim (DOL). Przy takim rozruchu silnik pobiera przez ułamek sekundy wielokrotność prądu znamionowego — to jest fizyka silnika klatkowego, a nie wada tej pompy. Agregat, który ma tylko tyle mocy, ile wynosi moc silnika, przy rozruchu zapadnie się napięciowo i albo nie rozpędzi pompy, albo wyłączy się na zabezpieczeniu. Producent nie publikuje prądu rozruchowego dla tych modeli, więc dobór agregatu robi się z zapasem, a nie z kalkulatora.

Nasza rekomendacja (reguła praktyczna Pro-Masz, nie dana producenta): do pompy o mocy 2,2 kW z rozruchem bezpośrednim bierz agregat o mocy pozornej co najmniej 7 kVA, a jeśli z tego samego agregatu ma jednocześnie iść cokolwiek innego (oświetlenie, zagęszczarka, elektronarzędzia) — 8–10 kVA. Zasada, którą stosujemy przy dobieraniu: moc pozorna agregatu w kVA mniej więcej trzykrotność mocy silnika w kW dla rozruchu bezpośredniego.

Jest sposób, żeby ten zapas zmniejszyć: producent dopuszcza ten model do pracy z falownikiem (przetwornicą częstotliwości) i z softstartem. Jedno i drugie ogranicza prąd rozruchowy, więc z softstartem agregat może być wyraźnie mniejszy, a przy okazji odpada uderzenie hydrauliczne na wężu przy każdym starcie. Przy pompie pracującej z przerwami (napełnia się zbiornik, pompa startuje) to nie jest gadżet, tylko realna oszczędność na agregacie i na instalacji.

Agregaty trójfazowe dobierzemy razem z pompą — mamy je w stałej ofercie i policzymy zapas pod Twój zestaw odbiorników. Zadzwoń: +48 602 647 847.

Do czego ta pompa, a do czego inna

W ciężkich seriach Tsurumi pierwsze pytanie przy doborze nie brzmi „ile litrów", tylko „czy na dnie leży osad, który trzeba ruszyć". To dzieli całą ofertę na dwie części.

• KTZ — pompa odwodnieniowa bez mieszadła, 2-biegunowa (ok. 2900 obr/min), przelot 8,5–20 mm, części stałe do 10 %. Pobiera tylko to, co samo do niej dopłynie: wypompuje wodę i stanie nad warstwą osadu. Za to ma najwyższe podnoszenie w całym zestawieniu (do 71 m w KTZ422) i najszerszy szereg mocy. Woda z wykopu, studni, tunelu, przepompowni — zanieczyszczona, ale nie szlam.
• KTZE — ta sama hydraulika co KTZ (identyczne wydajności, podnoszenia i sprawności), plus automatyka elektrodowa start/stop i ochrona przed suchobiegiem. Płacisz za nią wyższym minimalnym poziomem wody (W1 435 mm zamiast 150 mm dla wielkości 43.7) i masą większą o 9 kg.
• KTD — kompaktowa szlamowa z mieszadłem, też 2-biegunowa, tylko dwa modele (2,2 i 3,7 kW). Mieszadło rozbija osad, ale przelot to 10 mm, a części stałe do 10 % — to pompa do szlamu drobnego: muł piaszczysty i zawiesina bentonitowa, roboty palowe i fundamentowe. Nie do żwiru.
• NKZ, KRD, GPN — szlamowe z mieszadłem, wolnoobrotowe (4- lub 6-biegunowe, 970–1470 obr/min), części stałe do 20–25 %, przelot 20–46 mm. Wolne obroty to mniejsze zużycie ścierne: przy piasku, żwirze i kruszywie żyją znacznie dłużej niż 2-biegunowe. GPN i KRD mają wirnik, mieszadło i płytę ssawną w całości z żeliwa chromowego. Cena: masa. Przy 5,5 kW KTZ45.5 waży 77 kg, KRD35.5 — 107 kg, GPN35.5 — 160 kg.
• KRS — odwodnieniowa wysokoprzepływowa bez mieszadła, 4-biegunowa. Największe przepływy w ofercie i najwyższe sprawności (ponad 60 %), króćce do 250 mm, części stałe do 15 %. Bierze się ją wtedy, gdy trzeba przerzucić bardzo dużo wody na umiarkowaną wysokość, a nie walczyć z piaskiem.

Krótko: KTZ32.2 jest właściwa dla wody z piaskiem i drobną zawiesiną. Gdy na dnie leży szlam, który trzeba wzruszyć, potrzebna jest pompa z mieszadłem — KTD przy szlamie drobnym, NKZ / KRD / GPN przy grubszym i przy większej zawartości części stałych.

Zestawienie na podstawie tabel specyfikacji i materiałów konstrukcyjnych producenta dla serii KTZ, KTZE, KTD, NKZ, KRD, KRS i GPN, stan na wrzesień 2026.

Cała seria KTZ — który model wybrać

Dane z tabeli serii KTZ producenta. Modele oznaczone „na zamówienie" sprowadzamy — termin i cenę podajemy po zapytaniu. Zasada czytania oznaczeń: pierwsza cyfra po literach to średnica króćca w calach (2 = 50 mm, 3 = 80 mm, 4 = 100 mm, 6 = 150 mm), a liczba na końcu to moc silnika w kW. * KTZ422 — przelot ciał stałych do potwierdzenia. Strona serii producenta podaje dla tego modelu 8,50 mm, podczas gdy słabsze KTZ411 i KTZ415 mają 12 mm, a KTZ622 również 12 mm. Wartość odbiega od logiki szeregu i nie podajemy jej jako pewnej — przed zamówieniem KTZ422 potwierdzamy przelot u dystrybutora. Stan na wrzesień 2026.

Jak dobrać pompę do swojej roboty

1. Policz różnicę poziomów. Od lustra wody do miejsca zrzutu — w metrach pionu, nie po długości węża. To jest podnoszenie „geometryczne".
2. Dolicz opory węża z tabeli wyżej. Zmierz długość trasy, odczytaj stratę na 10 m dla swojej średnicy i pomnóż. Do tego dorzuć zapas na kolana i złączki. Suma z punktem 1 to realne podnoszenie, którego pompa musi dać radę.
3. Sprawdź w tabeli Q-H, ile pompa daje przy tej wartości — nie kieruj się liczbą z nagłówka. „800 l/min" pompa osiąga przy podnoszeniu bliskim zeru.
4. Oceń, co jest w wodzie. Piasek i drobna zawiesina — seria KTZ. Szlam, muł piaszczysty, bentonit — KTD z mieszadłem. Żwir i zawartość części stałych powyżej 10 % — serie wolnoobrotowe NKZ, KRD, GPN.
5. Sprawdź zasilanie na miejscu. 2,2 kW przy 400 V to 5,30 A prądu znamionowego; przy zasilaniu z agregatu licz zapas na rozruch bezpośredni (sekcja wyżej).
6. Sprawdź, czy pompa wejdzie i czy da się ją wyjąć. Masa 35 kg, wysokość wg rysunku wymiarowego w tabeli danych technicznych. Przy studni i wąskim wykopie zmierz otwór i przewidź linkę do wyciągania — pompy nie wyciąga się za kabel.
7. Dobierz wąż i złącze. Króciec 80 mm (3"), przyłącze BSPT gwintowane / złącze węża. Wąż w średnicy króćca albo większy — nigdy mniejszy.

Obsługa i serwis

• Kontroluj olej w komorze uszczelnienia — zmętniały olej oznacza, że dolne uszczelnienie zaczyna przepuszczać i czas na serwis, zanim woda dojdzie do silnika. To najtańsza profilaktyka, jaką można zrobić przy tej pompie.
• Nie stawiaj pompy bezpośrednio na dnie mulistego wykopu — na podstawce, kracie albo płycie zasysa mniej piasku i żyje dłużej.
• Do pracy automatycznej pompę wpina się w sterowanie poziomu z pływakiem albo sondami. Tsurumi ma w osprzęcie wyłącznik pływakowy z kablem 20 m, a w serii KTZE gotową automatykę elektrodową w pompie.
• Po pracy w wodzie z piaskiem lub mleczkiem cementowym przepłucz pompę czystą wodą. Związany osad w komorze wirnika przyspiesza zużycie i potrafi zablokować wirnik przy następnym starcie.
• Wirnik i płyta ssawna to części zużywające się. Wymienia się je bez specjalistycznego warsztatu; części zamienne Tsurumi mamy w Polsce.
• Kabla nie skracaj i nie przedłużaj na złączkach w wodzie — 20 m fabrycznego przewodu to element konstrukcji pompy, a nie przedłużacz.
• Pilnuj minimalnego poziomu zalania. Praca na sucho niszczy uszczelnienie szybciej niż jakiekolwiek zanieczyszczenie wody.

Najczęstsze pytania (FAQ)

Ile ta pompa naprawdę da wody przy podnoszeniu 12 m?

Według krzywej producenta przy 12 m podnoszenia KTZ32.2 daje około 530 l/min (31,8 m³/h). Wartość 800 l/min z nagłówka dotyczy podnoszenia bliskiego zeru — dlatego na tej karcie jest pełna tabela Q-H, a nie jedna liczba.

Ile metrów podnoszenia zabiera mi wąż?

Więcej, niż się zwykle zakłada, i to bardzo szybko rośnie przy zbyt wąskim wężu. Przy 600 l/min i 40 m węża 3" nasze wyliczenie daje 2,0 m straty, a tym samym odcinkiem w średnicy 2" — 19,4 m. Pełna tabela dla tej pompy jest w sekcji „Ile metrów zjada wąż". Straty liczymy wzorem Hazena-Williamsa (C = 140) dla węża gładkiego; to nasze wyliczenie, nie dana producenta.

Czy pompa przepuści piasek?

Tak, drobny piasek i zawiesinę — przelot ciał stałych to 8,5 mm, a wirnik jest z żeliwa chromowego odpornego na ścieranie. Granicą jest zawartość części stałych: producent podaje maksymalnie 10 %. Ta pompa nie ma mieszadła, więc osadzonego szlamu sama nie poderwie — do tego są serie KTD, NKZ, KRD i GPN.

Czy można ją podłączyć do 230 V z gniazdka?

Nie. To silnik trójfazowy 400 V / 50 Hz, prąd znamionowy 5,30 A, i wymaga zasilania trójfazowego — gniazdo siłowe CEE 16 A w zupełności wystarcza. Do pracy z gniazdka jednofazowego są w ofercie Tsurumi osobne serie pomp.

Jaki agregat uciągnie tę pompę?

Rozruch jest bezpośredni (DOL), a silnik indukcyjny pobiera przy nim wielokrotność prądu znamionowego — producent nie publikuje prądu rozruchowego dla tego modelu, więc agregat dobiera się z zapasem. Nasza reguła praktyczna: do silnika 2,2 kW co najmniej 7 kVA, a przy dodatkowych odbiornikach na tym samym agregacie 8–10 kVA. To jest nasza rekomendacja, nie dana producenta pompy. Softstart albo falownik pozwalają zejść niżej — producent dopuszcza oba dla tego modelu.

Czy pompa pracuje z falownikiem albo softstartem?

Tak — producent podaje dla tego modelu pracę zarówno z przetwornicą częstotliwości, jak i z softstartem. Standardowy rozruch to rozruch bezpośredni.

Jak głęboko można ją zanurzyć?

Do 50 m — tyle wynosi dopuszczalne ciśnienie zanurzenia. Kabel ma 20 m, więc przy głębszej instalacji trzeba przewidzieć skrzynkę przyłączeniową powyżej lustra wody. Kabla nie przedłuża się na złączkach w wodzie.

Czy pompa może pracować automatycznie?

Ta wersja nie ma wbudowanej automatyki — wpina się ją w sterowanie poziomu z pływakiem albo sondami (Tsurumi ma w osprzęcie wyłącznik pływakowy z kablem 20 m). Gotową automatykę w pompie ma seria KTZE, z przekaźnikiem elektrodowym i ochroną przed suchobiegiem; kosztem jest wyższy minimalny poziom wody.

Co się zużywa najszybciej?

Wirnik i płyta ssawna — zwłaszcza przy wodzie z piaskiem. Drugi element to olej w komorze uszczelnienia: jego kontrola jest najtańszą profilaktyką, jaką można zrobić. Części zamienne mamy w Polsce.

Jaka jest gwarancja i serwis?

Gwarancja zgodnie z warunkami producenta. Serwis i części zamienne Tsurumi zapewniamy w Polsce — przy awarii nie trzeba wysyłać pompy za granicę.
