Napęd listwy wibracyjnej ENAR QXH — Honda GX25, bez profilu

ENAR QXH — sam napęd (jednostka napędowa bez profilu) do listwy wibracyjnej serii QX. Silnik Honda GX25 (4-suw, 25 cm³), masa 9,8 kg, 9 000 wibracji/min, 1 500 N siły odśrodkowej; zagęszcza beton w warstwie 6–18 cm. Pasuje do profili aluminiowych ENAR 1,5 / 2 / 2,5 / 3 / 4 m (seria QX / TORNADO). Kod producenta: 348100.

Co to jest i do czego służy

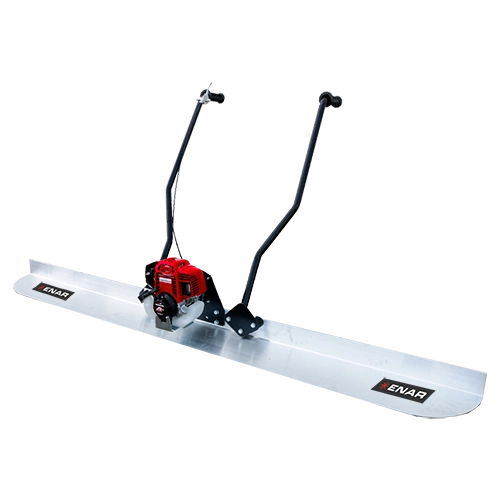

Listwa wibracyjna (łata wibracyjna) to aluminiowy profil z zamontowanym na środku wibratorem. Po ułożeniu i wstępnym rozgarnięciu betonu kładziesz ją na mieszance i ciągniesz do siebie. Wibracje wyciągają mleczko cementowe na wierzch, usuwają pęcherze powietrza z górnej warstwy i zostawiają równą, zamkniętą powierzchnię gotową pod zacieranie. Listwy serii QX pracują bezpośrednio na powierzchni betonu — nie potrzebują szyn ani prowadnic.

QXH to model spalinowy z serii QX. Ta sama jednostka napędowa istnieje w wersji elektrycznej 230 V (QXE i QXE Turbo), a profile są wspólne dla całej serii QX i listwy TORNADO — kupując drugi profil o innej długości, przekładasz napęd w kilka minut.

Co dostajesz

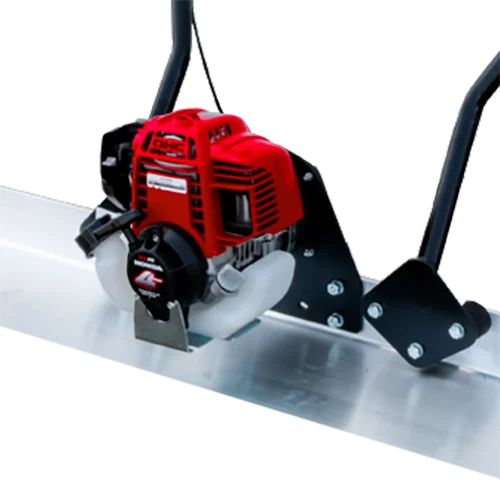

• Jednostkę napędową QXH (kod 348100): silnik Honda GX25 na płycie z tłumikami drgań, dwie demontowalne rękojeści z gumowymi uchwytami, manetka gazu zintegrowana w uchwycie.
• Instrukcję obsługi, kartę gwarancyjną, fakturę VAT.
• Bez profilu. Profile 1,5–4 m i komplety napęd + profil znajdziesz w naszej ofercie listew ENAR.

Dane techniczne

Dane z karty katalogowej i instrukcji obsługi ENAR (seria QX) oraz specyfikacji silnika Honda GX25. Tam, gdzie producent listwy i producent silnika podają inne wartości, wpisaliśmy obie.

Profile aluminiowe do tego napędu — długości, masy, kody

Masy profili wg karty katalogowej ENAR (dla 4 m karta podaje 12,5 kg, strona producenta 12,4 kg); masa kompletu = 9,8 kg napędu + profil. Profil pasuje do QXH, QXE, QXE Turbo i TORNADO.

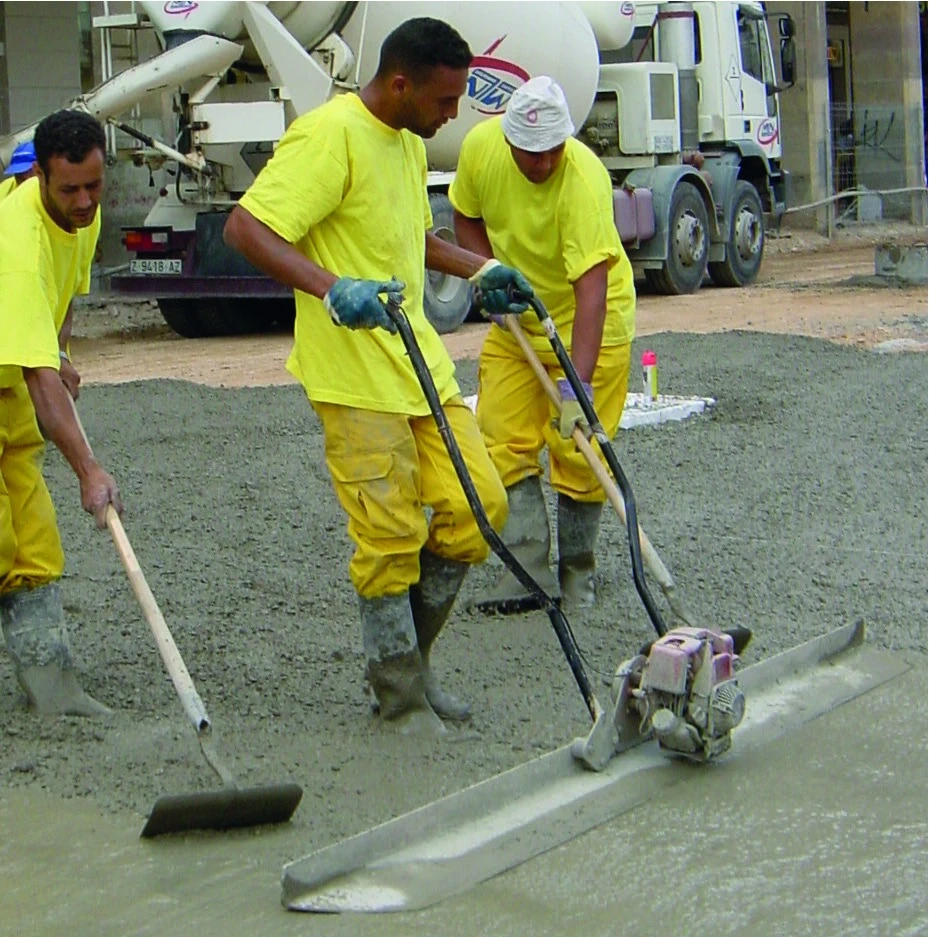

Jak pracować listwą QXH — wg instrukcji ENAR

1. Ułóż beton i wstępnie rozgarnij go grabiami lub łatą ręczną, z niewielkim nadmiarem ponad projektowany poziom.
2. Postaw listwę na mieszance, daj pełny gaz i lekko podtrzymuj rękojeść — listwa ma płynąć po betonie, nie podskakiwać. Nie dociskaj.
3. Ciągnij ją do siebie równym tempem. Jeśli stawia opór, beton jest za gęsty albo nadmiar przed profilem za duży — zgarnij go.
4. Nie zatrzymuj silnika, dopóki nie skończysz pasa — postój z pracującą listwą w jednym miejscu zostawia zagłębienie.
5. Przy grubszych elementach (powyżej 18 cm) i przy gęstym zbrojeniu najpierw zagęść beton wibratorem wgłębnym (buławą), a listwą tylko wykończ powierzchnię.

Instrukcja ENAR podaje, że przy drganiach 14,8 m/s² operator powinien planować przerwy — to normalne przy każdej listwie spalinowej tej klasy. Rękawice antywibracyjne i ochronniki słuchu to podstawa.

Obsługa i serwis

• Codziennie (co 8 h): oczyścić silnik i profil z betonu, sprawdzić śruby i poziom oleju.
• Pierwsza wymiana oleju po 20 h, potem co 50 h (SAE 10W-40, 0,08 l); przy okazji czyszczenie świecy i filtra powietrza.
• Co 200 h: regulacja świecy. Co 250 h: gaźnik, głowica, luzy zaworowe (wg tabeli przeglądów w instrukcji).
• Połączenia śrubowe napędu: moment 20 Nm, zabezpieczenie Loctite 243. Przechowywać w suchym miejscu, profil myć od razu po pracy.
• Części ENAR i Honda dostępne u nas — serwis gwarancyjny i pogwarancyjny na terenie Polski.

QXH a pozostałe listwy ENAR — którą wybrać

Masa napędu QXE wg karty katalogowej ENAR 8 kg, wg dealerów 8,9 kg; QXE Turbo 12 kg wg karty katalogowej ENAR.

Najczęstsze pytania (FAQ)

Czy profil jest w zestawie?

Nie — to sam napęd 348100. Profil dokupujesz osobno (1,5–4 m) albo wybierasz komplet QXH z profilem z naszej oferty.

Jaką długość profilu dobrać?

Listwę prowadzisz po deskowaniu albo po wcześniej wykonanych pasach, więc długość profilu dobierasz do szerokości pasa, nie „na zapas”: 1,5–2 m do wieńców, ław i pomieszczeń, 2,5–3 m do typowych wylewek i posadzek, 4 m do dużych płyt. Dłuższy profil = więcej metrów na przejście, ale i większa masa (22,3 kg przy 4 m) i trudniejsze prowadzenie w jednej osobie.

Czy ten napęd pasuje do mojego profilu z listwy QXE lub TORNADO?

Tak — profile serii QX i TORNADO są wspólne dla napędów QXH, QXE, QXE Turbo i TORNADO. Jeśli masz profil innej listwy ENAR, zadzwoń — sprawdzimy kod przed wysyłką.

Jaką grubość betonu zagęści?

Producent podaje 6–18 cm, zależnie od konsystencji mieszanki. Grubsze elementy zagęszczaj buławą, listwą wykańczaj powierzchnię.

Czy potrzebne są prowadnice lub szyny?

Nie. QXH pracuje bezpośrednio na powierzchni betonu; poziom zadaje deskowanie albo wcześniej wykonane pasy.

Listwa wibracyjna czy wibrator wgłębny?

To dwa różne narzędzia. Wibrator wgłębny (buława) zagęszcza beton w całej objętości — w ławach, słupach, stropach ze zbrojeniem. Listwa zagęszcza górną warstwę i wyrównuje powierzchnię. Przy posadzkach i płytach do 18 cm wystarcza sama listwa; przy grubszych — buława, potem listwa.

Ile pali i na czym pracuje?

Honda GX25 to silnik czterosuwowy — tankujesz czystą benzynę bezołowiową, bez mieszanki. Zużycie wg Honda 0,54 l/h przy pełnych obrotach, zbiornik 0,5 l, czyli tankowanie mniej więcej co godzinę pracy na pełnym gazie. Olej silnikowy SAE 10W-40, 0,08 l.

QXH czy QZH?

QXH ciągniesz w jedną stronę i jest lżejsza (9,8 kg napędu). QZH ma system oscylacyjny i zakrzywiony profil — pracuje w obie strony (pchanie i ciągnięcie), łatwiej dochodzi do krawędzi i narożników, przenosi na dłonie ponad dwa razy mniej drgań (6,67 m/s²), ale napęd waży 12,5 kg i komplet jest droższy. Do codziennej pracy ekipy posadzkarskiej na dużych metrażach warto rozważyć QZH; do wylewek i płyt w budownictwie ogólnym wystarczy QXH.

QXH czy elektryczna QXE Turbo?

Jeśli pracujesz w terenie bez prądu — QXH. Jeśli w hali, piwnicy albo garażu podziemnym, gdzie spaliny odpadają — QXE Turbo (500 W, 12 000 wib./min, 1 300 N) ma siłę zbliżoną do spalinowej, jest cichsza (91,2 dB zamiast 113 dB) i przenosi mniej drgań na dłonie (8,4 zamiast 14,8 m/s²). Profile są te same.

Czy napęd pasuje do profili innych producentów?

Mocowanie jest przewidziane pod profile ENAR serii QX/TORNADO. Profil ENAR o innej długości dokupisz u nas i przełożysz na niego napęd.

Dostawa, serwis i doradztwo

Jesteśmy autoryzowanym dealerem ENAR. Wysyłka w 48 h, faktura VAT, leasing i raty. Jeśli nie wiesz, czy Twój profil pasuje albo jaką długość dobrać — zadzwoń: +48 602 647 847 lub napisz: biuro@pro-masz.pl. Części zamienne ENAR oraz serwis gwarancyjny i pogwarancyjny prowadzimy na terenie Polski.
