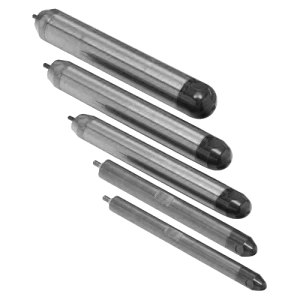

Buława wibratora ENAR AX [fi 25-58 mm]

Buławy ENAR AX to mimośrodowe głowice wibracyjne napędzane wałkiem giętkim — same nie mają silnika ani zasilania, pracują z napędem ENAR (AVMU, DINGO, FOX, BACK PACK, VIB-BAR). Dostępne średnice: 25, 32, 40, 45, 48 i 58 mm, wydajność od 10 do 35 m³/h, masa głowicy 0,8–4,5 kg. Konstrukcja: przewymiarowany mimośród, cztery łożyska smarowane olejem, podwójny uszczelniacz, szpic ze stali hartowanej.

Zanim zamówisz — sprawdź wałek. Nie każda buława AX pasuje do każdego wałka giętkiego, a to najczęstsza pomyłka w zamówieniach na tę serię:
▶ AX 25 i AX 32 — wyłącznie wałki „E": TAXE albo TDXE. Mała średnica wymaga cieńszej transmisji i do zwykłego TAX/TDX ich nie podłączysz.
▶ AX 40, AX 48, AX 58 — wałki TAX albo TDX.
▶ AX 45 — wałki TBX albo TDX.
Oznaczenia: TAX / TAXE to wałki do napędu AVMU, TDX / TDXE — do napędu DINGO.

Buława „AX 38" nie istnieje. Oficjalny szereg średnic ENAR to 25 / 32 / 40 / 45 / 48 / 58 mm — tak podaje karta produktu i tak wymieniają instrukcje obsługi AVMU i DINGO. Spotykane u dealerów „38 mm" to średnica zewnętrzna węża wałka giętkiego (np. w opisie „TAX 4 m × 38 mm"), a nie średnica buławy. Jeżeli szukasz „AX 38", potrzebujesz najprawdopodobniej AX 40 — zadzwoń, potwierdzimy po wałku, który masz.

Co to jest i do czego służy

Buława AX to sama głowica wibracyjna. W środku pracuje przewymiarowany mimośród osadzony na czterech łożyskach smarowanych olejem, a wejście wałka chroni podwójny uszczelniacz, który nie wpuszcza do środka wody ani mleczka betonowego. Szpic jest ze stali hartowanej, bo to on pracuje w kruszywie i o zbrojenie.

Sama buława nie ma zasilania. Moment obrotowy dostaje wałkiem giętkim z napędu — u ENAR są to AVMU, DINGO, FOX / FOX TDX, BACK PACK i VIB-BAR. Dlatego przy tej serii nie ma parametrów typu moc, napięcie czy pobór prądu: te wielkości opisują napęd, a nie głowicę. Głowicę opisuje średnica, obroty, wydajność i siła odśrodkowa.

Kompletny zestaw roboczy to zawsze trzy rzeczy: napęd + wałek giętki + buława. Buławy i wałki są wymienne w obrębie jednego napędu, więc jednym silnikiem obsługujesz i cienkie słupy, i płytę fundamentową — wystarczy zmienić głowicę.

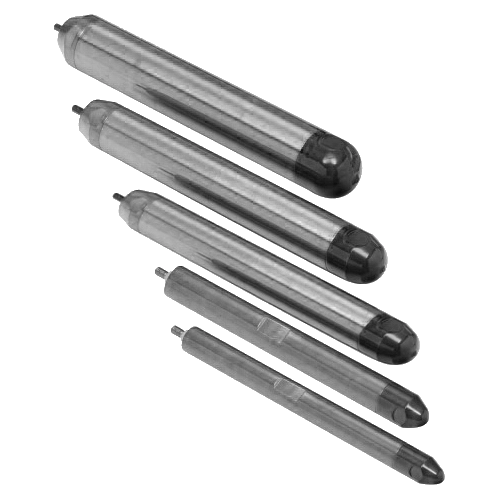

Warianty AX — pełna tabela

Średnice, długości, masy, obroty, wydajności i przypisanie wałków — z karty produktowej ENAR. Siła odśrodkowa — z instrukcji obsługi AVMU i DINGO (karta produktowa jej nie podaje); w nawiasie przeliczenie kgf na niutony. Obroty w tabeli dotyczą wałka 1,5 m — przy innej długości wałka są inne, patrz tabela niżej. AX 45 figuruje na karcie produktowej ENAR, ale nie ma go w instrukcjach AVMU i DINGO ani u dealerów w Polsce; producent nie podaje dla niego kodu katalogowego, siły odśrodkowej ani poziomu drgań — traktujemy go jako pozycję na zamówienie, potwierdzaną u dostawcy. Dla AX 48 znany jest kod EAN: 8435294305814. Uwaga: część kart dealerskich podaje dla AX inne długości i masy niż producent — trzymamy się danych ENAR.

Drgania przenoszone na ręce (ręka–ramię)

Wartości z instrukcji obsługi ENAR (AVMU / DINGO). Dla AX 45 producent nie publikuje poziomu drgań.

Do jakich napędów i wałków pasuje

Napędy, z którymi ta seria pracuje: AVMU, DINGO, FOX / FOX TDX, BACK PACK i VIB-BAR. Wałki giętkie występują w długościach 0,6 / 1 / 1,5 / 2 / 2,5 / 3 / 4 / 5 / 6 m (instrukcja AVMU wymienia dla TAX zakres 1–6 m, instrukcja DINGO dla TDX od 0,6 m). Masa wałka rośnie z długością: 0,6 m — 2,6 kg, 1 m — 3,0 kg, 1,5 m — 3,5 kg, 2 m — 4,0 kg, 3 m — 5,0 kg, 4 m — 6,0 kg, 5 m — 7,0 kg, 6 m — 8,0 kg.

Im dłuższy wałek, tym niższe obroty

To jest realna różnica wobec buław z silnikiem w głowicy (seria M-AFP), które trzymają stałe 12 000 drgań na minutę niezależnie od długości węża. W układzie z wałkiem giętkim obroty spadają wraz z długością transmisji — producent podaje to wprost:

Wartości w obr/min, z instrukcji obsługi ENAR (AVMU / DINGO). Dla AX 45 producent nie publikuje takiej tabeli. Praktyczny wniosek: nie bierz wałka dłuższego, niż naprawdę potrzebujesz — sześciometrowy TAX na AX 58 to o 2 000 obr/min mniej niż wałek 0,6 m.

Jak dobrać średnicę buławy

Twarda reguła producenta dla serii AX brzmi: rozstaw punktów zanurzania 8–10 × średnica buławy. Dla AX 40 daje to 32–40 cm, dla AX 58 — 46–58 cm. Promienia działania w centymetrach ENAR nie publikuje; roboczo bierze się mniej więcej połowę rozstawu, bo strefy sąsiednich zanurzeń muszą się zazębiać. To wyliczenie z reguły, a nie dana katalogowa.

Poniższa tabela to dobór Pro-Masz, nie zalecenie producenta. ENAR nie publikuje przypisania średnic do elementów konstrukcji — podaje tylko, że buławy wgłębne stosuje się do słupów, ścian, płyt i fundamentów. Poniższe zestawienie opiera się na publikowanych parametrach (średnica, wydajność m³/h, reguła rozstawu) i praktyce handlowej.

Reguła praktyczna: od góry ogranicza Cię rozstaw zbrojenia, od dołu kubatura betonu na zmianę. Przy gęsto zbrojonych słupach i wieńcach bierze się AX 25 lub AX 32 (i wałek „E"), przy ogólnej budowlance AX 40 lub AX 48, przy płytach i ławach AX 58.

Nie przypisujemy średnic do klas konsystencji betonu (S1–S5) — ENAR tego nie publikuje.

Jak wibrować — wg instrukcji producenta

To nie jest wiedza tajemna, ale połowa reklamacji „beton wyszedł z rakami" bierze się z odejścia od tych pięciu reguł. Wszystkie pochodzą wprost z instrukcji obsługi ENAR:

1. Warstwa poniżej 50 cm, zalecane 30–50 cm. Grubszej warstwy buława nie przerobi na całej wysokości — dół zostanie niezagęszczony.
2. Rozstaw punktów zanurzania: 8–10 × średnica buławy. Strefy działania muszą się zazębiać, inaczej między punktami zostają gniazda żwirowe.
3. 5–15 sekund w jednym punkcie. Krócej — beton się nie odpowietrzy; dłużej — mieszanka się rozwarstwia i kruszywo idzie na dno.
4. Wyciąganie z prędkością około 8 cm/s. Szarpnięcie w górę zostawia za buławą kanał powietrzny, który się nie zamyka.
5. Zagłębienie 10 cm w warstwę poprzednią. Tak scala się warstwy — bez tego zostaje szew roboczy w środku elementu.

Do tego jedna reguła odległości: minimum 7 cm od deskowania i od ściany. Buława dotykająca szalunku wybija na powierzchni ślad, a przy szalunku traconym potrafi go uszkodzić.

Wszystkie wartości z instrukcji obsługi ENAR. Producent nie podaje czasu wibrowania w zależności od konsystencji mieszanki — podany zakres 5–15 s dotyczy pracy w ogóle.

Obsługa i serwis

• Olej w buławie: lekki olej niepieniący 0W30 lub równoważny, wymiana co 300 motogodzin. To nie jest smarowanie „na całe życie" — cztery łożyska pracują w oleju i on się zużywa.
• Wałek giętki: 20 g smaru na metr długości, co 100 motogodzin. Niesmarowany wałek grzeje się, traci obroty i kończy jako najdroższa część zestawu.
• Uszczelniacze montuje się „plecami do siebie" — wargi neoprenowe skierowane od siebie. Odwrotnie założony uszczelniacz przepuszcza wodę do głowicy przy pierwszym zanurzeniu.
• Myj głowicę i wałek przed związaniem mleczka. Zaschnięty beton na szpicu przyspiesza jego zużycie.

Granice zużycia — kiedy wymienić głowicę

Z instrukcji obsługi ENAR (AVMU / DINGO). Dla AX 45 producent nie podaje granic zużycia.

Najczęstsze pytania (FAQ)

Czy buława AX ma własny silnik?

Nie. To sama głowica mimośrodowa — napęd dostaje wałkiem giętkim z osobnego urządzenia (AVMU, DINGO, FOX, BACK PACK, VIB-BAR). Dlatego przy tej serii nie ma mocy, napięcia ani poboru prądu: te parametry opisują napęd. Do pracy potrzebujesz trzech rzeczy: napędu, wałka i buławy.

Kupuję AX 25 — czy podłączę ją do mojego wałka TAX?

Nie. AX 25 i AX 32 pracują wyłącznie z wałkami „E", czyli TAXE (do AVMU) albo TDXE (do DINGO). Zwykły TAX / TDX obsługuje AX 40, AX 48 i AX 58, a AX 45 — wałki TBX lub TDX. To jest najczęstszy błąd w zamówieniach na tę serię, więc przed zakupem sprawdź oznaczenie na swoim wałku.

Szukam buławy AX 38 — macie taką?

Takiej buławy nie ma w ofercie ENAR. Oficjalny szereg średnic to 25, 32, 40, 45, 48 i 58 mm. „38 mm", które widuje się w opisach, to średnica zewnętrzna węża wałka giętkiego (np. „TAX 4 m × 38 mm"), a nie średnica głowicy. Odpowiednikiem jest AX 40 — i najczęściej właśnie o nią chodzi.

Czy obroty buławy zależą od długości wałka?

Tak, i to zauważalnie. Przykładowo AX 58 pracuje z 12 300 obr/min na wałku 0,6 m i z 10 000 obr/min na wałku 6 m. Pełną tabelę masz wyżej. Dlatego wałek dobiera się do realnego zasięgu na budowie, a nie „z zapasem".

Buława AX czy buława z silnikiem w głowicy (M-AFP)?

AX bierzesz, gdy masz już napęd ENAR albo chcesz jednym silnikiem obsługiwać kilka średnic — sama głowica waży 0,8–4,5 kg i wymienia się ją w minutę. M-AFP bierzesz, gdy zależy Ci na stałych 12 000 drgań na minutę niezależnie od długości węża i na mniejszej obsłudze (brak wałka do smarowania) — ale wtedy potrzebujesz przetwornicy 42 V / 200 Hz.

Jak często trzeba wymieniać olej i smarować wałek?

Olej w buławie — lekki niepieniący 0W30 lub równoważny, co 300 motogodzin. Wałek giętki — 20 g smaru na każdy metr długości, co 100 motogodzin. To są zalecenia producenta z instrukcji obsługi.

Czy AX 45 jest normalnie dostępna?

AX 45 figuruje na karcie produktowej ENAR (325 mm, 3 kg, 9 000 obr/min, do 25 m³/h, wałek TBX lub TDX), ale nie ma jej w instrukcjach AVMU i DINGO ani u dealerów w Polsce, a producent nie podaje dla niej kodu katalogowego. Traktujemy ją jako pozycję na zamówienie — dostępność potwierdzamy u dostawcy przed przyjęciem zamówienia.

Jaka jest gwarancja?

12 miesięcy — gwarancja producenta ENAR. Serwis i części prowadzimy w Polsce.

Dostawa, serwis i doradztwo

Wysyłka w 48 h, faktura VAT, leasing i raty. Napisz albo zadzwoń z informacją, jaki masz napęd i jakie oznaczenie ma Twój wałek (TAX, TAXE, TDX, TDXE, TBX) — dobierzemy średnicę buławy tak, żeby pasowała za pierwszym razem. Zadzwoń: +48 602 647 847 albo napisz: biuro@pro-masz.pl. Serwis i części ENAR prowadzimy w Polsce.
