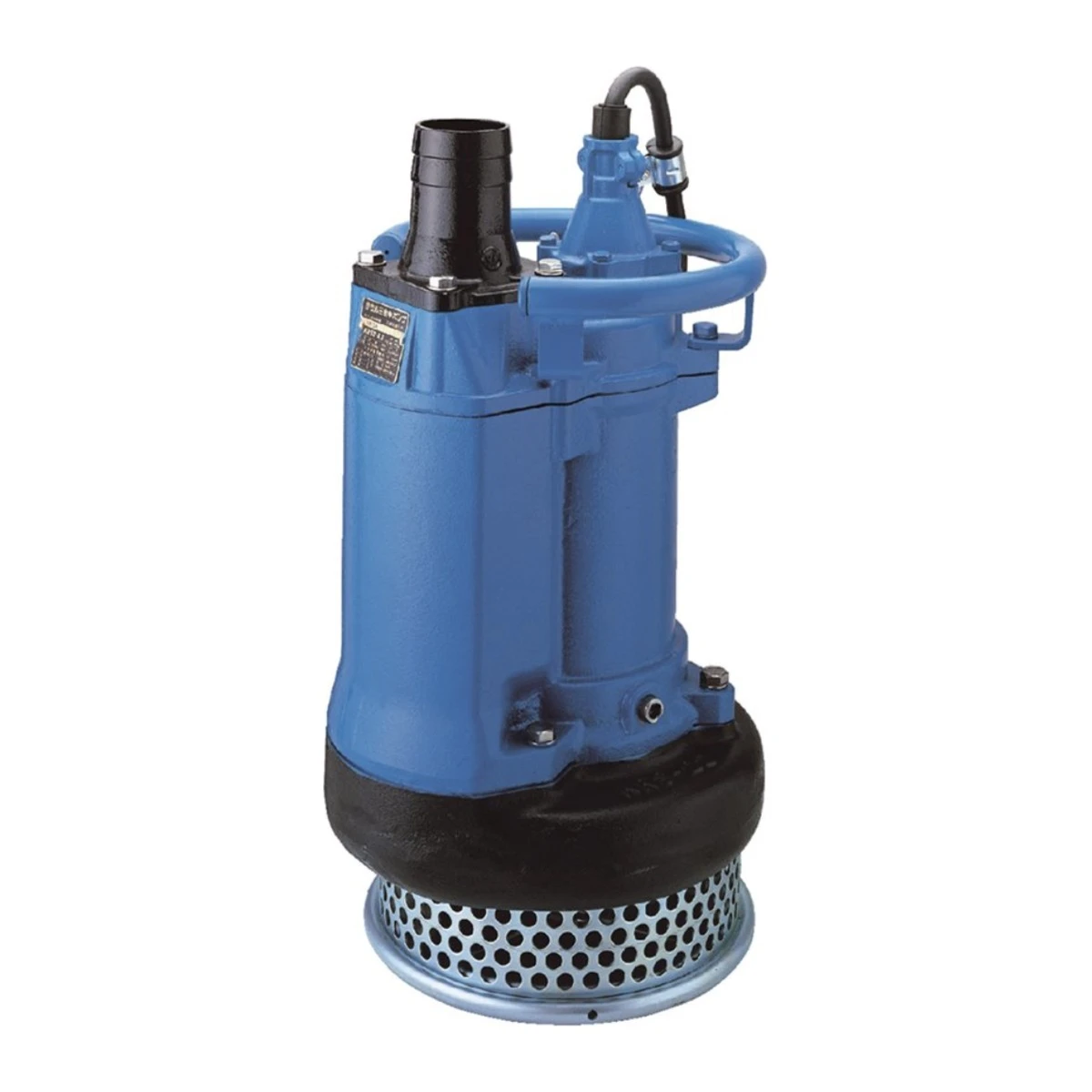

Tsurumi KRS822 – pompa szlamowa 8″ 22 kW, 400 V, 318 m³/h, podnoszenie 34,8 m

Tsurumi KRS822 to trójfazowa pompa odwodnieniowa wysokoprzepływowa w żeliwie, z wolnoobrotowym silnikiem 4-biegunowym — do przerzucania dużych ilości wody z wykopów, zbiorników, rowów i budów. Silnik 22,0 kW / 400 V, prąd znamionowy 44,60 A, króciec tłoczny 200 mm (8"), maksymalna wydajność 5 300 l/min (318 m³/h), maksymalne podnoszenie 34,8 m, przelot ciał stałych 25 mm, dopuszczalna zawartość części stałych 15 %. Masa 380 kg, kabel 20 m, zanurzenie 40 m. Seria KRS nie ma mieszadła — to konstrukcja odwodnieniowa o najwyższej sprawności w tej rodzinie (62,4 %). Pełna charakterystyka Q-H (wydajność przy konkretnym podnoszeniu) w tabeli niżej.

Co to jest i do czego służy

Pompa odwodnieniowa wysokoprzepływowa to pompa zatapialna do przerzucania dużych ilości wody na umiarkowaną wysokość. Wrzucasz ją do wykopu, zbiornika albo studni, podłączasz wąż do króćca 200 mm i zasilanie 400 V, i pompa pracuje zanurzona. W odróżnieniu od serii szlamowych (GPN, KRD, NKZ) KRS nie ma mieszadła — pobiera to, co samo do niej dopłynie. Producent podaje dla niej typ cieczy „Drainage" i dopuszcza do 15 % suchej masy.

Seria KRS jest zbudowana pod jeden cel: przepływ. Króćce od 100 do 250 mm, wydajności do 12 000 l/min w największym modelu i najwyższe sprawności w całej rodzinie — 62,4 % dla tego modelu, wobec 43–55 % w seriach szlamowych z mieszadłem. Mieszadło kosztuje sprawność, bo część mocy idzie na wzbudzanie osadu; KRS tego kosztu nie ponosi.

Konstrukcja: żeliwny korpus, wirnik z żeliwa sferoidalnego EN-GJS-700-2, płyta ssawna z żeliwa szarego, silnik 4-biegunowy 1 455 obr/min, tłoczenie górą z bocznym opływem chłodzącym silnik. To nie jest konstrukcja pod abrazyw — materiały części ściernych są miękkie w porównaniu z żeliwem chromowym GPN i KRD. Jeśli w wodzie jest dużo piasku, właściwym wyborem jest pompa szlamowa, a nie KRS.

Uszczelnienie wału to podwójne uszczelnienie mechaniczne z węglika krzemu (SiC) w kąpieli olejowej — dwie pary pierścieni pracują w oleju, nie na sucho. Silnik ma wbudowane zabezpieczenie termiczne, klasa szczelności IP68, izolacja klasy F. Producent dopuszcza pracę z falownikiem i z softstartem.

Dane techniczne

Dane z karty katalogowej producenta dla modelu KRS822 (Tsurumi Europe) i ze strony serii KRS. Wymiary w mm wg rysunku wymiarowego producenta. Wydajność w m³/h przeliczona z l/min. stan na wrzesień 2026.

Producent nie podaje w odczytanych materiałach: prądu i momentu rozruchowego, poziomu hałasu, typu oleju w komorze uszczelnienia ani współrzędnych punktu pracy przy sprawności maksymalnej. Tych pozycji w tabeli nie ma — nie szacujemy ich.

Charakterystyka Q-H — ile wody przy jakim podnoszeniu

To jest tabela, której najczęściej brakuje w sklepach, a która decyduje o tym, czy pompa nadaje się do Twojej roboty. „5 300 l/min" pompa daje przy podnoszeniu bliskim zeru; im wyżej trzeba podnieść wodę, tym wydajność jest mniejsza. Punkty poniżej pochodzą z krzywej wydajności z karty katalogowej producenta dla KRS822:

Punkty odczytane z krzywej wydajności producenta (karta katalogowa KRS822). Wartości orientacyjne — rzeczywisty punkt pracy zależy też od średnicy i długości węża oraz od kolan i złączek na trasie; ile dokładnie zjada wąż, masz w sekcji niżej. stan na wrzesień 2026.

Krzywa wydajności producenta

Wykres producenta: oś pozioma — wydajność (l/min i m³/h), oś pionowa — podnoszenie (m). Na wykresie naniesione są także sprawność i moc na wale.

Ile metrów zjada wąż

Podnoszenie z tabeli Q-H to całkowita wysokość, jaką pompa jest w stanie pokonać — a wąż jest częścią tej wysokości. Opór przepływu w wężu zamienia się na stracone metry podnoszenia dokładnie tak samo, jakbyś podniósł punkt zrzutu wyżej. Im większy przepływ i im cieńszy wąż, tym strata rośnie gwałtownie — nie liniowo. Poniżej: strata w metrach słupa wody na każde 10 m węża.

Wyliczenie Pro-Masz wzorem Hazena-Williamsa (C = 140), wąż gładki, na prosto. To nie jest dana producenta pompy. Kolana, złączki, zawory i zagięcia dokładają opory osobno, poza tą tabelą. Wartości podane na 10 m węża — mnożysz przez rzeczywistą długość trasy podzieloną przez 10.

Przykład policzony dla KRS822. Pracujesz z przepływem 3 000 l/min (180 m³/h) i masz 50 m węża 150 mm rozłożonego po placu. Z tabeli: 0,45 m na 10 m węża, czyli 0,45 m × 5 = 2,2 m straty. Z krzywej Q-H ta pompa daje przy 3 000 l/min podnoszenie 26,2 m. Po odjęciu węża zostaje Ci 24 m na realne podniesienie wody — i to jest liczba, którą trzeba porównać z różnicą poziomów między lustrem wody a miejscem zrzutu. Sam wąż zabiera tu 9 % tego, co pompa wytwarza przy tym przepływie.

Mechanizm w dwóch zdaniach: woda płynąca przez wąż traci energię na tarcie o ściankę, a strata rośnie mniej więcej z kwadratem prędkości przepływu. Podwojenie średnicy węża zmniejsza prędkość czterokrotnie, więc strata spada kilkunastokrotnie — dlatego najtańszym sposobem odzyskania metrów podnoszenia jest grubszy wąż, a nie mocniejsza pompa.

Zasilanie, zabezpieczenie i agregat

Pompa jest trójfazowa 400 V i pobiera 44,60 A prądu znamionowego przy mocy 22,0 kW. Fabryczny kabel ma 20 m i przekrój 4C × 10 mm². Z tych trzech liczb wynika cała reszta.

Gniazdo i zabezpieczenie

• Gniazdo: CEE 63 A (5-stykowe, 400 V).
• Zabezpieczenie przeciążeniowe: wyłącznik silnikowy (albo przekaźnik termiczny) z nastawą na prąd znamionowy pompy, czyli 44,60 A. Silnik ma własny wyłącznik termiczny w uzwojeniu, ale to zabezpieczenie uzupełniające — nie zastępuje zabezpieczenia w rozdzielnicy.
• Zabezpieczenie zwarciowe: charakterystyka zwłoczna, dobrana tak, żeby przepuściła rozruch. Zwykły bezpiecznik dobrany „na styk" do prądu znamionowego wyleci przy każdym starcie.
• Producent ma w osprzęcie gotowe wtyczki z zabezpieczeniem silnika — CEE 16 A i 32 A, w wersjach IP44 / IP54 / IP67, z nastawą prądową dobieraną do modelu (zakres nastaw w całej ofercie Tsurumi: 6,3–45,7 A), także w wariantach z przyłączem pływaka i przełącznikiem HAND/AUTO.
• Kolejność faz ma znaczenie. Pompa wirująca w złą stronę pompuje mniej i grzeje silnik. Po każdym przepięciu zasilania albo zmianie agregatu sprawdź kierunek.

Przedłużenie zasilania — jaki przekrój

Fabryczne 20 m kabla rzadko wystarcza na budowie. Przy dłuższym zasilaniu decyduje nie obciążalność prądowa, tylko spadek napięcia — silnik zasilany za niskim napięciem pobiera większy prąd i grzeje się, a przy rozruchu potrafi nie ruszyć. Poniżej nasze wyliczenie dla miedzi i spadku napięcia do 3 % przy 44,60 A:

Wyliczenie Pro-Masz: spadek napięcia 3 % przy 400 V, przewód miedziany, rezystywność 0,0178 Ω·mm²/m, układ trójfazowy. To nie jest dana producenta pompy i nie zastępuje projektu instalacji — ostateczny dobór należy do elektryka, który zna warunki na obiekcie (temperatura, sposób ułożenia, zabezpieczenie przedłużacza).

Agregat — jaka moc uciągnie tę pompę

Silnik klatkowy przy rozruchu bezpośrednim (DOL) pobiera wielokrotność prądu znamionowego — przez ułamek sekundy, ale agregat musi tę chwilę wytrzymać bez zapadnięcia napięcia. To jest własność silnika indukcyjnego, nie parametr z karty: producent pompy nie podaje prądu ani momentu rozruchowego w materiałach, które odczytaliśmy, więc nie podajemy konkretnej krotności jako danej producenta. Praktyczny wniosek jest jednak twardy: agregat dobiera się do rozruchu, nie do mocy znamionowej pompy.

To jest rekomendacja Pro-Masz z zapasem, wyliczona z mocy silnika, a nie dana producenta pompy ani agregatu. Zapas jest po to, żeby agregat nie zapadał napięcia przy starcie i żeby pompa nie była jedynym odbiornikiem na budowie. Przy agregacie obciążonym także innymi maszynami liczbę trzeba podnieść.

Czego ta seria nie ma: producent podaje dla KRS wyłącznie rozruch bezpośredni (DOL). Rozruch gwiazda/trójkąt jest w materiałach Tsurumi podany tylko dla serii GPN. Jeśli pracujesz z agregatu i zależy Ci na łagodnym starcie, zostaje softstart albo falownik — producent dopuszcza oba dla tej pompy.

Agregaty prądotwórcze mamy w stałej ofercie i dobieramy je pod konkretną pompę, a nie z tabelki. Podaj model pompy, sposób rozruchu i to, co jeszcze wisi na tym agregacie — policzymy moc i powiemy, czy trzeba wchodzić w Y/D albo softstart: +48 602 647 847 lub biuro@pro-masz.pl.

Do czego ta pompa, a do czego inna

Tsurumi ma w ciężkim segmencie 400 V siedem serii i one naprawdę różnią się konstrukcją, a nie tylko nazwą. Cztery rzeczy decydują o wyborze: czy pompa ma mieszadło, jakie ma obroty, z czego są części ścierne i jak chłodzony jest silnik. Poniżej wszystko z materiałów producenta:

Dane z tabel materiałów na stronach serii producenta i z kart katalogowych modeli. W materiałach serii KRS pozycja „Agitator" w ogóle nie występuje, a karty modeli KRS811 i KRS822 podają typ cieczy „Drainage" — dlatego w kolumnie mieszadła stoi „nie". stan na wrzesień 2026.

Po co mieszadło

Producent pisze o tym wprost: pompy z serii Sand & Slurry mają „a powerful agitator for mixing of settled matter with water", a mieszadło „creates downforce agitation for mixing settled matter with water for transporting". W opisie serii GPN: „It is equipped with a high-chromium cast iron agitator that mixes settled matter into suspension for pumping". Po polsku: mieszadło siedzi pod wirnikiem na tym samym wale, wytwarza ruch skierowany w dół, rozbija warstwę osadu leżącą na dnie i miesza ją z wodą — wymusza ruch osadu, zamiast czekać, aż sam dopłynie.

Z tego jednego rozwiązania wynikają cztery konsekwencje, które widać w danych producenta:

1. Wyższy limit części stałych. Skoro pompa sama robi sobie zawiesinę, producent dopuszcza jej znacznie więcej: 25 % (GPN, NKZ) i 20 % (KRD) wobec 15 % (KRS) i 10 % (KTZ, KTZE, KTD).
2. Utwardzone części ścierne. Mieszadło celowo podaje pompie abrazyw, więc producent utwardza wszystko, co się ściera. W GPN i KRD wirnik, mieszadło i płyta ssawna są z żeliwa chromowego. W seriach bez mieszadła płyta ssawna jest z żeliwa szarego albo sferoidalnego.
3. Niższe obroty. Serie z mieszadłem przeznaczone do ciężkiego abrazywu są 4- lub 6-biegunowe (GPN, NKZ, KRD, ~1450 lub 970 obr/min), bo wolniejszy wirnik ściera się wolniej. Odwodnieniowe KTZ i KTZE są 2-biegunowe i kręcą ~2900 obr/min — lżejsze i tańsze, ale w piasku zużyją się szybciej. Wyjątek: KTD ma mieszadło i 2 bieguny, ale pracuje w szlamie drobnym (bentonit, muł piaszczysty), nie w żwirze.
4. Niższa sprawność i większa masa. Część mocy idzie na wzbudzanie osadu, a konstrukcja jest cięższa. Z kart producenta: KRS822 (bez mieszadła) — 62,4 %, KRS811 — 61,9 %; a z mieszadłem: GPN422 — 54,6 %, GPN415 — 52,3 %, KRD611 — 51,2 %, GPN35.5 — 43,9 %, KRD47.5 — 41,0 %. Mieszadło nie jest za darmo.

Dowód masowy: te same 5,5 kW, cztery różne pompy

Masy z kart katalogowych producenta. Ta sama moc na tabliczce, dwukrotna różnica masy — to jest cena odporności na ścieranie: wolniejszy silnik, grubsze odlewy, twardsze materiały. Masa przekłada się wprost na transport i na sposób opuszczania pompy do wykopu.

Kiedy wybrać co

• KRS (ta pompa) — bardzo duży przepływ na umiarkowaną wysokość: odwodnienia powierzchniowe, zbiorniki, rowy, przerzuty wody. Bez mieszadła, najwyższe sprawności w rodzinie, części stałe do 15 %, króćce 100–250 mm.
• KRD — gdy na dnie leży piasek albo muł, który trzeba ruszyć. Mieszadło, komplet części ściernych z żeliwa chromowego, części stałe do 20 %, przelot 30 mm.
• GPN — najcięższy abrazyw: piaskowniki, płukanie kruszywa, laguny. Mieszadło, wirnik i płyta ssawna z żeliwa chromowego, płaszcz wodny, części stałe do 25 %, rozruch także Y/D.
• NKZ — mieszadło i płaszcz wodny, części stałe do 25 %, części ścierne z żeliwa sferoidalnego / FCD700. Huty, węzły betoniarskie, oczyszczalnie.
• KTZ / KTZE — gdy zamiast przepływu potrzebujesz wysokiego podnoszenia (do 71 m w KTZ422). 2-biegunowe, lżejsze, części stałe do 10 %.
• KTD — szlam drobny w ciasnym miejscu: bentonit, muł piaszczysty, roboty palowe.
• Zasilanie: to model 3-fazowy 400 V. Do pracy z gniazdka 230 V Tsurumi ma osobne serie pomp jednofazowych (HS, LB, LSC).

Seria KRS — który model wybrać

Dane z tabeli serii KRS producenta. Modele oznaczone „na zamówienie" sprowadzamy — termin i cenę podajemy po zapytaniu. Zasada doboru oznaczeń: pierwsza cyfra po literach to średnica króćca w calach (3 = 80 mm, 4 = 100 mm, 6 = 150 mm, 8 = 200 mm, 10 = 250 mm), a liczba na końcu to moc silnika w kW. stan na wrzesień 2026.

Jak dobrać pompę do swojej roboty

1. Policz rzeczywiste podnoszenie: różnica poziomów między lustrem wody a miejscem zrzutu, plus straty na wężu z tabeli w sekcji „Ile metrów zjada wąż". To jedna liczba i ona decyduje.
2. Sprawdź w tabeli Q-H, ile pompa daje przy tym podnoszeniu — nigdy nie kieruj się wartością maksymalną z nagłówka, bo ona dotyczy podnoszenia bliskiego zeru.
3. Oceń co jest w wodzie. Piasek i muł leżący na dnie, który trzeba ruszyć — pompa z mieszadłem (GPN, KRD, NKZ). Sama woda zanieczyszczona, bez osadu do wzbudzenia — KRS albo KTZ. Ta pompa dopuszcza 15 % części stałych i przelot 25 mm.
4. Sprawdź zasilanie na placu: 22,0 kW przy 400 V to 44,60 A prądu znamionowego. Gniazdo, zabezpieczenie i moc agregatu — wszystko policzone w sekcji „Zasilanie, zabezpieczenie i agregat".
5. Sprawdź gabaryt i masę: pompa ma 380 kg i 1156 mm wysokości. Do studni i wąskich wykopów zmierz średnicę otworu, a przy tej masie od razu zaplanuj, czym ją opuścisz i wyciągniesz.
6. Sprawdź minimalny poziom zalania (wymiar W1 = 345 mm w tabeli wymiarów) — poniżej tego poziomu pompa nie powinna pracować ciągle.

Obsługa i serwis

• Kontroluj olej w komorze uszczelnienia — zmętniały olej oznacza, że dolne uszczelnienie zaczyna przepuszczać i czas na serwis, zanim woda dojdzie do silnika. To najtańsza profilaktyka, jaka istnieje przy tych pompach.
• Nie stawiaj pompy bezpośrednio na dnie mulistego wykopu — na podstawce, kracie albo płycie zasysa mniej osadu i dłużej żyje.
• Częściami zużywającymi się są wirnik i płyta ssawna. Wymienia się je bez specjalistycznego warsztatu. Luz między wirnikiem a płytą ssawną rośnie z zużyciem i to on zabiera wydajność.
• Po pracy w wodzie z piaskiem, cementem albo zaczynem przepłucz pompę czystą wodą. Związany osad w komorze wirnika przyspiesza zużycie i potrafi zablokować rozruch.
• Nie zostawiaj pompy pracującej na sucho. Pilnuj minimalnego poziomu zalania (wymiar W1 = 345 mm) albo wepnij pompę w sterowanie poziomu — producent ma w osprzęcie wyłącznik pływakowy z 20 m kabla.
• Kabla nie skracaj i nie przedłużaj na złączkach w wodzie — 20 m fabrycznego przewodu to część konstrukcji pompy. Producent ma osobny zestaw naprawczy kabla (061-TEG-06).
• Osprzęt producenta do tej serii: złącza do węża i złącza gwintowane BS, czujniki przecieku oleju (TSS-TEG-08 / TSS-TEG-10), wyłącznik pływakowy 1023012, wtyczki z zabezpieczeniem silnika CEE 16 / 32 A w wersjach IP44–IP67, adaptery do pracy szeregowej (booster) oraz systemy płuczące z dyszami. Uwaga: przypisanie konkretnych średnic złącz do poszczególnych modeli jest w tabelach producenta niespójne, dlatego średnicę złącza potwierdzamy u dystrybutora przed wysyłką — nie podajemy jej „z tabeli".
• Do modeli KRS815 i KRS822 producent oferuje zestaw odporności na wodę morską (anody galwaniczne i specjalny wirnik). Przy pracy w wodzie zasolonej pytaj o ten wariant przed zamówieniem.

Najczęstsze pytania (FAQ)

Ile ta pompa naprawdę da wody przy podnoszeniu roboczym?

Wg krzywej producenta przy 3 000 l/min (180 m³/h) KRS822 podnosi około 26,2 m. Wartość 5 300 l/min z nagłówka dotyczy podnoszenia bliskiego zeru — dlatego na karcie jest pełna tabela Q-H, a nie jedna liczba.

Czy ta pompa ma mieszadło?

Nie. W tabeli materiałów serii KRS pozycja „Agitator" w ogóle nie występuje, a karta katalogowa tego modelu podaje typ cieczy „Drainage". KRS to konstrukcja odwodnieniowa: pobiera to, co samo do niej dopłynie, i dopuszcza do 15 % suchej masy. Jeśli na dnie leży piasek, który trzeba ruszyć, właściwe są serie z mieszadłem — KRD, GPN albo NKZ.

Czy pompa przepuści kamienie i żwir?

Maksymalny przelot ciał stałych to 25 mm — tyle wynosi największy element, który przejdzie przez pompę. Większe kamienie zatrzyma sito na wlocie. Dopuszczalna zawartość części stałych w cieczy to 15 %.

Jakie zasilanie i jakie zabezpieczenie?

Trójfazowe 400 V / 50 Hz, prąd znamionowy 44,60 A, czyli gniazdo CEE 63 A (5-stykowe, 400 V) i wyłącznik silnikowy z nastawą na ten prąd. Zabezpieczenie zwarciowe musi być zwłoczne, żeby przepuściło rozruch. Szczegóły z wyliczeniami przekrojów przewodu masz w sekcji „Zasilanie, zabezpieczenie i agregat".

Jaki agregat uciągnie tę pompę?

Przy rozruchu bezpośrednim (a producent podaje dla serii KRS tylko taki) rekomendujemy agregat od ok. 66 kVA; z softstartem albo falownikiem — od ok. 44 kVA. To nasza rekomendacja z zapasem, wyliczona z mocy silnika: producent nie podaje prądu rozruchowego. Rozruch gwiazda/trójkąt Tsurumi podaje wyłącznie dla serii GPN.

Czy pompa pracuje z falownikiem albo softstartem?

Tak — producent podaje, że model nadaje się do pracy zarówno z przetwornicą częstotliwości, jak i z softstartem. Standardowy rozruch to bezpośredni.

Jak głęboko można ją zanurzyć?

Producent podaje 40 m. Kabel ma 20 m, więc przy głębokich instalacjach trzeba przewidzieć skrzynkę przyłączeniową powyżej lustra wody — przedłużanie kabla w wodzie na złączkach odpada.

Co się zużywa najszybciej?

Wirnik i płyta ssawna — przy wodzie z piaskiem to one zużywają się pierwsze. Materiały części ściernych w serii KRS są miększe niż w seriach szlamowych, więc przy zapiaszczeniu lepszym wyborem jest pompa z mieszadłem. Drugi element to olej w komorze uszczelnienia — jego kontrola jest najtańszą profilaktyką. Części zamienne Tsurumi mamy w Polsce.

Czy można ją podłączyć do 230 V?

Nie z gniazdka jednofazowego — to silnik trójfazowy 400 V o mocy 22,0 kW. Do zasilania jednofazowego Tsurumi ma osobne serie pomp (HS, LB, LSC), o zupełnie innych wydajnościach.

Jaka jest gwarancja i serwis?

Gwarancja zgodnie z warunkami producenta. Serwis i części zamienne Tsurumi zapewniamy w Polsce — przy awarii nie trzeba wysyłać pompy za granicę.
